상세 정보 |
|||
| 출력형: | 차별적, 레일 투 레일 | 슬루율: | 560V/us |
|---|---|---|---|
| 이득 대역폭 제품: | 118 마하즈 | -3db 대역폭: | 205 마하즈 |
| 경향 - 입력 바이어스: | 650 nA | 전압 - 입력옵셋: | 65 uV |
| 경향 - 공급: | 950uA (x2 채널) | 경향 - 출력 / 채널: | 50 마 |
제품 설명

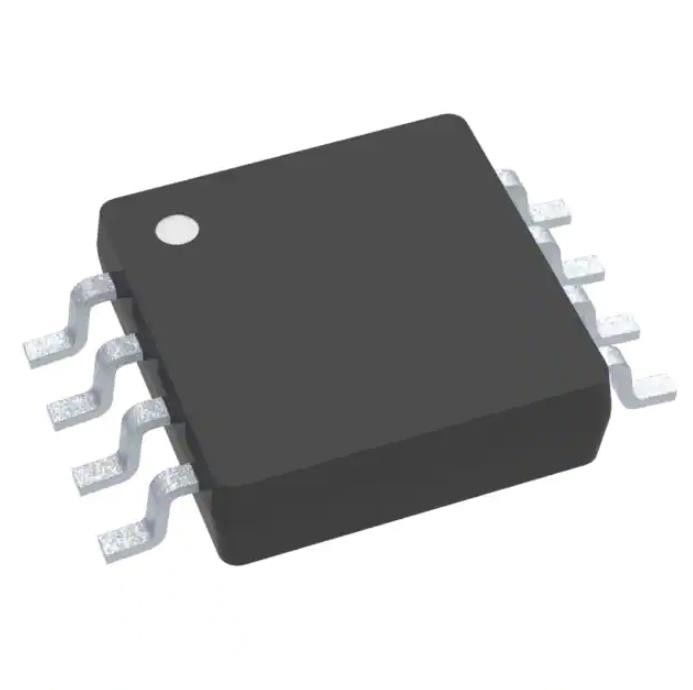

OPA2836QDGKRQ1 탄탈 칩 축전기 Ic 오프엠프 프프비 2 회로 8vssop
전압 귀환 증폭기 2 회로 차이, 레일 투 레일 8-vssop
OPA2836QDGKRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 선형 | |
| 증폭기 | |
| 계측기, 연산 증폭기, 버퍼 Amps | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 증폭기용 | 전압 피드백 |
| 회로의 수 | 2 |
| 출력형 | 차별적, 레일 투 레일 |
| 슬루율 | 560V/us |
| 이득 대역폭 제품 | 118 마하즈 |
| -3db 대역폭 | 205 마하즈 |
| 경향 - 입력 바이어스 | 650 nA |
| 전압 - 입력옵셋 | 65 uV |
| 경향 - 공급 | 950uA (x2 채널) |
| 경향 - 출력 / 채널 | 50 마 |
| 전압 - 공급 전폭 (민) | 2.5 Ｖ |
| 전압 - 공급 전폭 (맥스) | 5.5 Ｖ |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 8-VSSOP |
| 베이스 상품 다수 | OPA2836 |
OPA2836QDGKRQ1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 장치 온도 1등급 : 125' Ｃ 동작 대기온도 범위에 대한 -40' Ｃ
- 장치 HBM 분류 레벨 2
- 장치 CDM 분류 레벨 C6
오우 저 소비 전력 :
- 공급 전압 : 2.5 5.5 Ｖ에 대한 Ｖ
- 정지 전류 : 1 마 (Typ)
- 전력 하강 모드 : 0.5 uA Typ)
오우 대역폭 : 205 마하즈
오우 슬루율 : 560 V/us
오우 상승 시간 : 3 나노 초 (2 VSTEP)
오우 정착 시간 (0.1%) : 22 나노 초 (2 VSTEP)
오우 오버드라이브 회복 시간 : 60 나노 초
오우 SNR : 0.00013% 1 킬로 헤르츠 (1 VRMS)에 있는 (-117.6 dBc)
오우 THD : 0.00003% 1 킬로 헤르츠 (1 VRMS)에 있는 (-130 dBc)
오우 HD2, HD3 : -85 dBc, 1 마하즈에 있는 -105 dBc (2 VPP)
오우 입력 전압 노이즈 : 4.6 nV/√Hz (f 100 kHz)
오우 입력 오프셋 전압 : 65 uV (400-uV 맥스)
오우 동상 전압 제거비 : 116 dB
오우 출력 전류 드라이브 : 50 마
오우 RRO : 레일 투 레일 출력
오우 입력전압 범위 : +3.9 Ｖ에 대한 -0.2 Ｖ (5번 Ｖ 공급)
OPA2836QDGKRQ1의 애플리케이션
오우 저동력 신호 조정
오우 오디오 ADC 입력 버퍼
오우 저동력 SAR와 ΔΣ ADC 드라이버
오우 가지고 다닐 수 있는 시스템
오우 저동력 시스템
오우 고밀도 시스템
환경적이 & OPA2836QDGKRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
