상세 정보 |
|||
| 엠에프르: | 레네스아스 전자공학 미국 Inc | 시리즈: | RL78/G13 |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | RL78 |
| 핵심 사이즈: | 16-비트 | 속도: | 32MHz |
제품 설명

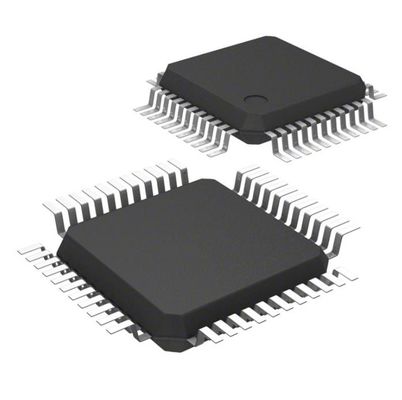

RL78 RL78/G13 마이크로 컨트롤러 IC 16비트 32MHz 256KB(256K x 8) 플래시 44-LQFP(10x10)
사양R5F100FJAFP#50
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | Renesas Electronics America Inc. |
| 시리즈 | RL78/G13 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | RL78 |
| 코어 크기 | 16비트 |
| 속도 | 32MHz |
| 연결성 | CSI, I²C, LINbus, UART/USART |
| 주변기기 | DMA, LVD, POR, PWM, WDT |
| I/O 수 | 31 |
| 프로그램 메모리 크기 | 256KB(256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 8K x 8 |
| RAM 크기 | 20K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.6V ~ 5.5V |
| 데이터 변환기 | A/D 10x8/10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 44-LQFP |
| 공급자 장치 패키지 | 44-LQFP(10x10) |
| 기본 제품 번호 | R5F100 |
특징R5F100FJAFP#50
초저전력 소모 기술
• VDD = 1.6~5.5V의 단일 전원 공급 장치 전압
• 정지 모드
• 정지 모드
• 스누즈 모드
RL78 CPU 코어
• 3단계 파이프라인이 있는 CISC 아키텍처
• 최소 명령 실행 시간: 고속(0.03125μs: 고속 온칩 발진기로 32MHz 작동)에서 초저속(30.5μs: 하위 시스템 클록으로 @ 32.768kHz 작동)으로 변경할 수 있습니다.
• 주소 공간: 1MB
• 범용 레지스터: (8비트 레지스터 × 8) × 4뱅크
• 온칩 RAM: 2~32KB
코드 플래시 메모리
• 코드 플래시 메모리: 16~512KB
• 블록 크기: 1KB
• 블록 삭제 및 재작성 금지(보안 기능)
• 온칩 디버그 기능
• 자체 프로그래밍(부트 스왑 기능/플래시 실드 창 기능 포함)
데이터 플래시 메모리
• 데이터 플래시 메모리: 4KB ~ 8KB
• BGO(Back Ground Operation): 데이터 플래시 메모리를 다시 쓰는 동안 프로그램 메모리에서 명령을 실행할 수 있습니다.
• 재작성 횟수: 1,000,000회(TYP.)
• 재기록 전압: VDD = 1.8 ~ 5.5V
고속 온칩 발진기
• 32MHz, 24MHz, 16MHz, 12MHz, 8MHz, 6MHz, 4MHz, 3MHz, 2MHz 및 1MHz 중에서 선택
• 높은 정확도: +/- 1.0%(VDD = 1.8 ~ 5.5V, TA = -20 ~ +85°C)
작동 주변 온도
• TA = -40 ~ +85°C(A: 소비자 애플리케이션, D: 산업용 애플리케이션)
• TA = -40 ~ +105°C(G: 산업용 애플리케이션)
전원 관리 및 리셋 기능
• 온칩 파워 온 리셋(POR) 회로
• 온칩 전압 감지기(LVD)(인터럽트 선택 및 14단계 재설정) DMA(직접 메모리 액세스) 컨트롤러
• 2/4 채널
• 8/16비트 SFR과 내부 RAM 간 전송 중 클록 수: 2 클록 곱셈기 및 분배기/곱셈 누산기
• 16비트 × 16비트 = 32비트(부호 없음 또는 부호 있음)
• 32비트 ÷ 32비트 = 32비트(부호 없음)
• 16비트 × 16비트 + 32비트 = 32비트(부호 없음 또는 부호 있음)
직렬 인터페이스
• 간소화된 SPI(CSI 참고 1): 2~8개 채널
• UART/UART(LIN 버스 지원): 2~4채널
• I2C/Simplified I2C 통신: 3~10채널
시간제 노동자
• 16비트 타이머: 8~16채널
• 12비트 간격 타이머: 1채널
• 실시간 시계: 1채널(99년 달력, 알람 기능, 시계 수정 기능)
• 감시 타이머: 1채널(전용 저속 온칩 발진기로 작동 가능) A/D 변환기
• 8/10비트 분해능 A/D 컨버터(VDD = 1.6~5.5V)
• 아날로그 입력: 6~26채널
• 내부 기준 전압(1.45V) 및 온도
센서 참고 2
입출력 포트
• I/O 포트: 16~120(N-ch 오픈 드레인 I/O[내압 6V]: 0~4, N-ch 오픈 드레인 I/O[VDD 내전압 주3/EVDD 내압)
전압주4]: 5~25)
• N 채널 오픈 드레인, TTL 입력 버퍼 및 온칩 풀업 저항으로 설정 가능
• 전위가 다른 인터페이스: 1.8/2.5/3 V 장치에 연결할 수 있습니다.
• 온칩 키 인터럽트 기능
• 온칩 클록 출력/버저 출력 컨트롤러
기타
• 온칩 BCD(Binary-coded decimal) 보정 회로 참고 1. CSI 기능을 일반적으로 SPI라고 하지만 본 제품에서는 CSI라고도 하므로 본 설명서에서도 그렇게 표기합니다.
2. HS(고속메인)모드에서만 선택 가능
3. 20~52핀 제품
4. 64핀 ~ 128핀 제품
애플리케이션 ~의R5F100FJAFP#50
환경 및 수출 분류R5F100FJAFP#50
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
