상세 정보 |
|||
| 시리즈: | 자동차, AEC-Q100 | 패키지: | 테이프 & 릴 (TR) |
|---|---|---|---|
| 제품 상태: | 활동가 | 애플리케이션: | 자동차 |
| 경향 - 공급: | 17mA | 전압 - 공급: | 2.8V ~ 5.5V |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) | 증가하는 타입: | 표면 부착, 가용성 치맛살 |
| 하이 라이트: | TPS65941111RWERQ1,AEC Q100 자동차 PMIC,17mA 자동차 PMIC |
||
제품 설명
TPS65941111RWERQ1 전원 스위치 IC 296-Tps65941111rwerq1tr-Nd

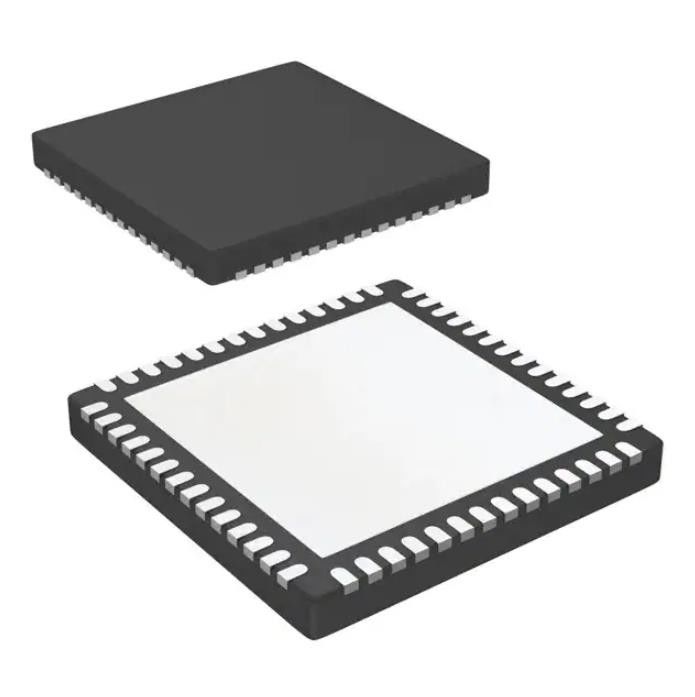

자동차용 PMIC 56-VQFNP(8x8)
사양 TPS65941111RWERQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전원 관리 - 전문 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 애플리케이션 | 자동차 |
| 전류 - 공급 | 17mA |
| 전압 - 공급 | 2.8V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 56-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 56-VQFNP(8x8) |
| 기본 제품 번호 | TPS65941111 |
특징TPS65941111RWERQ1
• 자동차 애플리케이션 인증
• 다음 결과로 AEC-Q100 인증을 받았습니다.
– 장치는 3V ~ 5.5V 입력 공급에서 작동합니다.
– 장치 온도 등급 1: –40°C ~ +125°C 주변 작동 온도 범위
– 기기 HBM 등급 2등급
– 장치 CDM 분류 수준 C4A
• 기능 안전 준수
– 기능 안전 애플리케이션용으로 개발
– ASIL-D까지 ISO 26262 시스템 설계를 지원하는 문서 제공
– 최대 SIL-3까지 IEC 61508 시스템 설계를 지원하는 문서 제공
– ASIL-D까지 체계적 기능
– ASIL-D까지의 하드웨어 무결성
– 입력 공급 전압 모니터 및 과전압 보호
– 부족/과전압 모니터 및 과전류
모든 출력 공급 레일의 모니터
– 선택 가능한 트리거 / Q&A 모드가 있는 워치독
– 오류 신호 모니터(ESM) 2개
선택 가능한 레벨/PWM 모드
– 고온 경고 및 과열 차단을 통한 열 모니터링
– 내부 구성 레지스터 및 비휘발성 메모리(NVM)에서 비트 무결성(CRC) 오류 감지
• 저전력 소비
– 2μA 일반 차단 전류
– 백업 공급 전용 모드에서 일반적으로 7μA
– 저전력 대기 모드에서 일반적으로 20μA
• 5개의 강압 스위치 모드 전원 공급 장치(BUCK) 조정기:
– 0.3V ~ 3.34V 출력 전압 범위(5, 10 또는 20mV 단계)
– 4A 1개, 3.5A 3개, 2A 출력 전류 용량 1개
– 4개의 BUCK에 대한 유연한 다중 위상 기능: 단일 레일에서 최대 14A 출력 전류
– 단락 및 과전류 보호
– 돌입 전류 제한을 위한 내부 소프트 스타트
– 2.2MHz/4.4MHz 스위칭 주파수
– 외부 클럭 입력과 동기화하는 기능
• 바이패스 모드 구성이 가능한 3개의 LDO(low-dropout) 선형 조정기
– 선형 조정 모드에서 50mV 단계로 0.6V ~ 3.3V 출력 전압 범위
애플리케이션~의TPS65941111RWERQ1
• 자동차 인포테인먼트 및 디지털 클러스터, 내비게이션 시스템, 텔레매틱스, 차체 전자 장치 및 조명
• 첨단 운전자 지원 시스템(ADAS)
• 산업 제어 및 자동화
환경 및 수출 분류TPS65941111RWERQ1
| 기인하다 | 설명 |
| RoHS 상태 | 해당 없음 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
