상세 정보 |
|||
| 상품 상태 형태: | 활동가 | 타입: | 송수신기 |
|---|---|---|---|
| 프로토콜: | USB 2.0 | 운전자들 / 수신기들의 번호: | 1/1 |
| 이중 통신: | 절반 | 수신기 이력현상: | 50mV |
| 자료 비율: | 480Mbps | 전압 - 공급: | 2.7V ~ 4.8V |
| 하이 라이트: | 32VQFN 송수신기 IC,32VQFN 전원 스위치 IC,TUSB1210BRHBR |
||
제품 설명

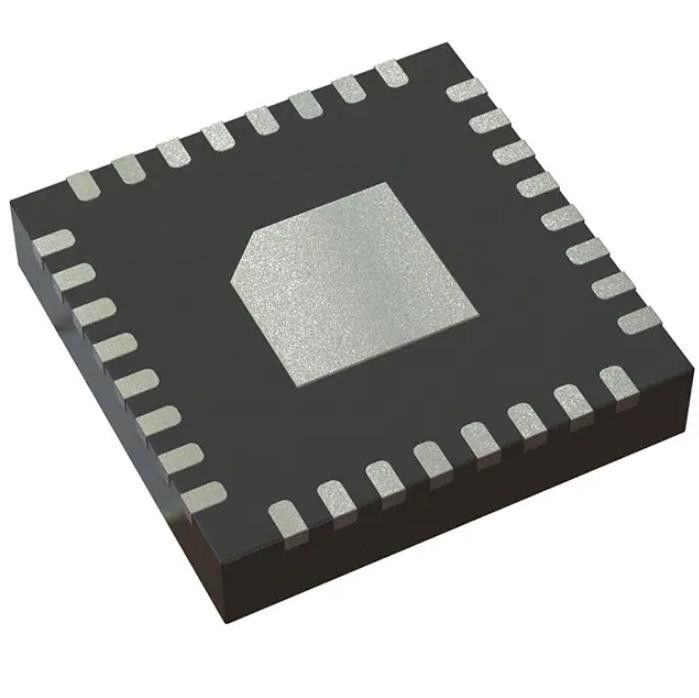

TUSB1210BRHBR 전원 스위치 IC Ic 트랜시버 하프 1/1 32vqfn
1/1 트랜시버 하프 USB 2.0 32-VQFN(5x5)
사양 TUSB1210BRHBR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 드라이버, 수신기, 트랜시버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 유형 | 트랜시버 |
| 규약 | USB 2.0 |
| 드라이버/수신기 수 | 1/1 |
| 듀플렉스 | 반 |
| 수신기 히스테리시스 | 50mV |
| 데이터 속도 | 480Mbps |
| 전압 - 공급 | 2.7V ~ 4.8V |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 32-VQFN(5x5) |
| 기본 제품 번호 | TUSB1210 |
특징TUSB1210BRHBR
• ULPI 인터페이스를 통해 USB 컨트롤러와 인터페이스하도록 설계된 USB2.0 PHY 트랜시버 칩은 다음과 완벽하게 호환됩니다.
– 범용 직렬 버스 사양 Rev. 2.0
– USB 2.0 사양 Rev. 1.3에 대한 이동 중 보충
– UTMI+ ULPI(로우 핀 인터페이스) 사양 Rev. 1.1
– ULPI 12핀 SDR 인터페이스
• DP/DM 라인 외부 부품 보정(특허 #US7965100 B1)
• 호스트, 주변 장치 및 OTG 장치 코어에 대한 인터페이스;USB OTG 장치 코어가 내장된 휴대용 장치 또는 시스템 ASIC에 최적화됨
• HNP(호스트 협상 프로토콜) 및 SRP(세션 요청 프로토콜)를 지원하는 완벽한 USB OTG 물리적 프런트 엔드
• VBUS 과전압 보호 회로는 -2V ~ 20V 범위에서 VBUS 핀을 보호합니다.
• VBUS 핀에 대한 케이블 단락을 위한 DP, DM 및 ID 핀의 내부 5V 단락 보호
• ULPI 인터페이스:
– 비종단 50Ω 라인 임피던스에 최적화된 I/O 인터페이스(1.8V)
– ULPI CLOCK 핀(60MHz)은 입력 및 출력 클록 구성을 지원합니다.
– 완전히 프로그래밍 가능한 ULPI 준수 레지스터 세트
• -40°C ~ 85°C의 전체 산업 등급 작동 온도 범위
• 32핀 쿼드 플랫 무연[QFN(RHB)] 패키지로 제공
애플리케이션~의TUSB1210BRHBR
• 휴대 전화
• 휴대용 컴퓨터
• 태블릿 기기
• 비디오 게임 콘솔
• 데스크톱 컴퓨터
• 휴대용 뮤직 플레이어
환경 및 수출 분류TUSB1210BRHBR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
