상세 정보 |
|||
| 프로그램 가능한 제품 상태 디지키: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 주도 구성: | 로우-측 | 채널형: | 단일 |
| 운전자들의 번호: | 1 | 게이트 타입: | IGBT, 엔-채널 MOSFET |
| 전압 - 공급: | 4.5V ~ 18V | 전류 - 피크 출력 (원천, 싱크): | 4A, 4A |
| 하이 라이트: | SOT23-5 로우 사이드 게이트 드라이버 IC,UCC27519DBVR,IGBT 로우 사이드 게이트 드라이버 IC |
||
제품 설명

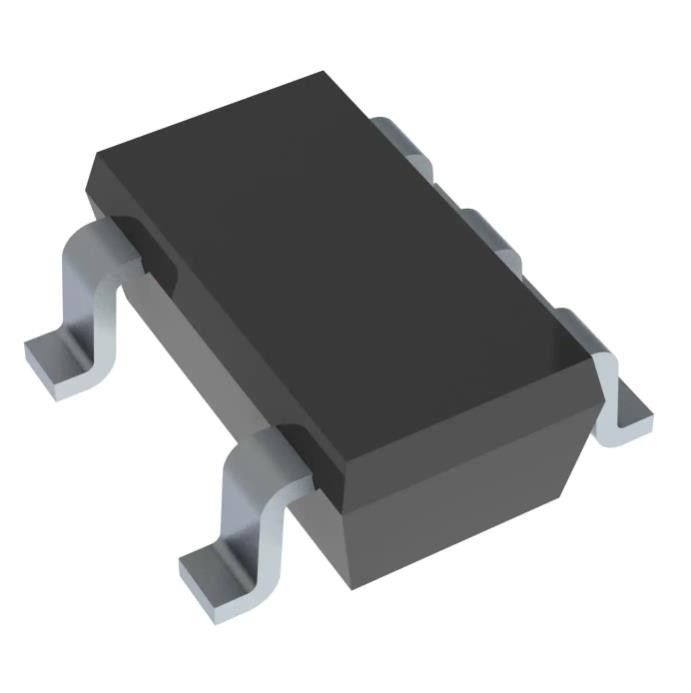

UCC27519DBVR 전원 스위치 Ic Ic Gate Drvr 저측 Sot23-5
UCC27519DBVR 전원 스위치 Ic Ic Gate Drvr 저측 Sot23-5
로우 측 게이트 드라이버 IC 비반전 SOT-23-5
사양 UCC27519DBVR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 게이트 드라이버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 구동 구성 | 로우사이드 |
| 채널 유형 | 하나의 |
| 드라이버 수 | 1 |
| 게이트 유형 | IGBT, N채널 MOSFET |
| 전압 - 공급 | 4.5V ~ 18V |
| 논리 전압 - VIL, VIH | - |
| 전류 - 피크 출력(소스, 싱크) | 4A, 4A |
| 입력 유형 | 비반전 |
| 상승/하강 시간(통상) | 8ns, 7ns |
| 작동 온도 | -40°C ~ 140°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-74A, SOT-753 |
| 공급자 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | UCC27519 |
특징UCC27519DBVR
• NPN 및 PNP 이산 솔루션의 탁월한 대체품을 제공하는 저비용 게이트 드라이버 장치
• TI의 TPS2828 및 TPS2829 장치와 핀-투-핀 호환 가능
• 4-A 피크 소스 및 4-A 피크 싱크 대칭 드라이브
• 빠른 전파 지연(일반적으로 17ns)
• 빠른 상승 및 하강 시간(일반적으로 8ns 및 7ns)
• 4.5V ~ 18V 단일 공급 범위
• VDD UVLO 동안 출력이 낮게 유지됨(전원 켜기 및 전원 끄기 시 글리치 없는 작동 보장)
• CMOS 입력 논리 임계값(히스테리시스가 있는 공급 전압의 함수)
• 높은 잡음 내성을 위한 히스테리시스 로직 임계값
• Enable 기능을 위한 EN 핀(No Connect 허용)
• 입력 핀이 부동일 때 출력이 낮게 유지됨
• VDD 핀 바이어스 공급 전압에 의해 제한되지 않는 입력 핀 절대 최대 전압 레벨
• -40°C ~ 140°C의 작동 온도 범위
• 5핀 DBV 패키지(SOT-23)
애플리케이션~의UCC27519DBVR
• 스위치 모드 전원 공급 장치
• DC-DC 컨버터
• 디지털 전원 컨트롤러용 컴패니언 게이트 드라이버 장치
• 태양광 발전, 모터 제어, UPS
• 신흥 와이드 밴드 갭 전력 장치(예: GaN)용 게이트 드라이버
환경 및 수출 분류UCC27519DBVR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
