상세 정보 |
|||
| 상품 지위 출력형: | 활동가 | 출력형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 증가, 증가 / 감소 | 출력 구조: | 긍정 |
| 토폴로지: | 상승, 플라이백, 포워드 컨버터 | 출력의 수: | 1 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 3.6V ~ 12V |
| 하이 라이트: | 8SOIC IC 레그 CTRLR,IC 레그 CTRLR 다중 토폴로지,UCC2813QDR-5Q1 |
||
제품 설명

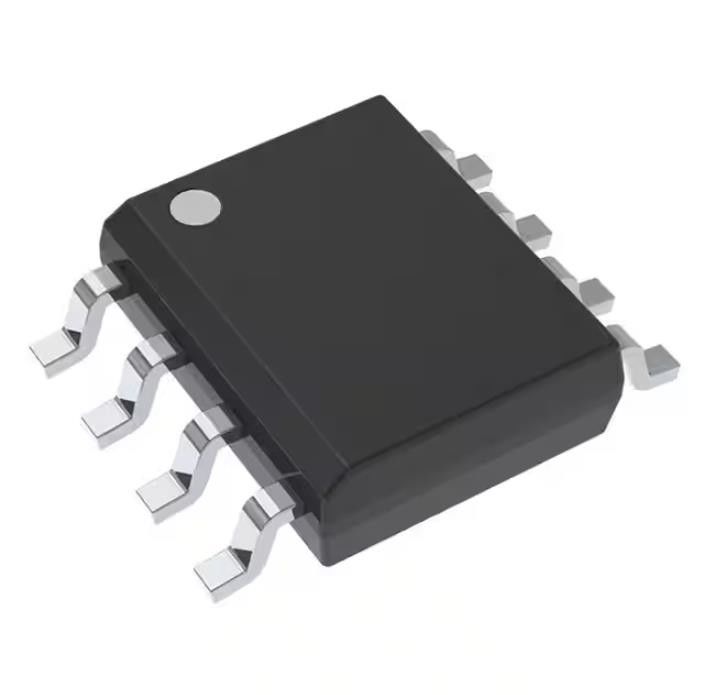

UCC2813QDR-5Q1 전원 스위치 Ics Ic 레그 크트라이르 멀트 토폴로지 8soic
상승, 플라이백, 포워드 컨버터 규제 기관 정전압 출력 증가, 증가 / 단계적으로 감소하는 DC-DC 제어기 ic 8-soic
UCC2813QDR-5Q1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| DC DC 교환기들 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 출력형 | 트랜지스터 드라이버 |
| 기능 | 증가, 증가 / 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 상승, 플라이백, 포워드 컨버터 |
| 출력의 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 3.6V ~ 12V |
| 주파수 - 스위칭 | - |
| 듀티 싸이클 (맥스) | 49% |
| 동기 정류기 | 부정 |
| 클럭 싱크 | 부정 |
| 직렬 인터페이스 | - |
| 제어기능 | 주파수 제어 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 8-soic |
| 베이스 상품 다수 | UCC2813 |
UCC2813QDR-5Q1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
오우 AEC-Q100은 다음과 같은 결과로 자격을 주었습니다 :
- 장치 온도 1등급 : 125' Ｃ TA에 대한 -40' Ｃ
- 장치 HBM 분류 레벨 2 : 2 kV
- 장치 CDM 분류 레벨 C5 : 1000 Ｖ
오우 100-uA 전형적 시작하는 공급전류
오우 500-uA 전형적 작동 공급전류
1 마하즈에 대한 오우 작동
오우 내부 연 선도
오우 내부 결함 연 선도
커런트센스 신호의 오우 내부 첨단 기술 블랭킹
오우 1-A 토템 폴 출력
출력을 가테드라이브 전류 센서의 오우 70 나노 초 전형적인 반응
오우 1.5% 허용한도 전압 기준
UCC3802 장치와 UC3842 장치와 UC3842A 장치 군들로서의 오우 똑같은 핀 배치
UCC2813QDR-5Q1의 애플리케이션
오우 자동차용 전기 공급 장치
자동차 하이브리드와 전기 자동차를 위한 오우 보조 전력 공급
오우 AC과 DC 전력 공급 장치
환경적이 & UCC2813QDR-5Q1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
