상세 정보 |
|||
| 부품번호: | STM32F100VCT6B | 패키지: | 트레이 |
|---|---|---|---|
| 속도: | 24MHz | 입출력의 수: | 80 |
| RAM 사이즈: | 24K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2V ~ 3.6V |
| 오실레이터형: | 내부의 | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

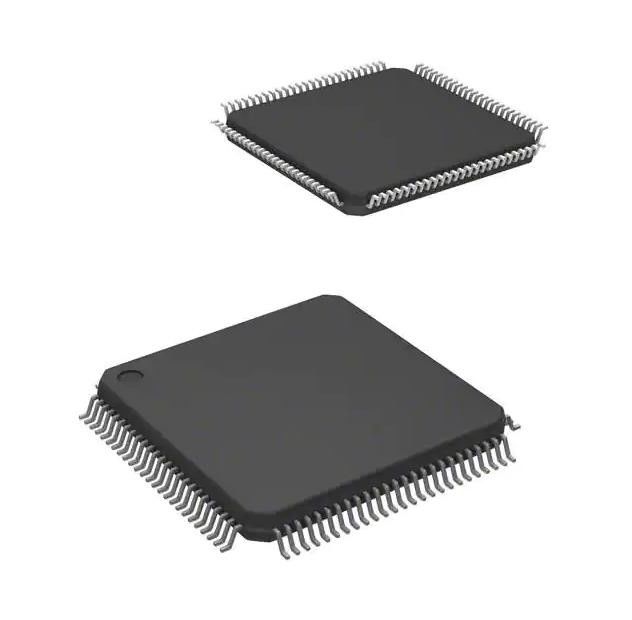

STM32F100VCT6B 전원 스위치 IC MCU 32BIT 256KB 플래시 100LQFP 24K x 8
ARM® Cortex®-M3 STM32F1 마이크로 컨트롤러 IC 32비트 단일 코어 24MHz 256KB(256K x 8) 플래시 100-LQFP(14x14)
특징STM32F100VCT6B
• 클럭, 리셋 및 공급 관리
– 2.0 ~ 3.6V 애플리케이션 공급 및 I/O
– POR, PDR 및 프로그래밍 가능한 전압
검출기(PVD)
– 4~24MHz 수정 발진기
– 내부 8MHz 공장 트리밍 RC
– 내부 40kHz RC
– CPU 클록용 PLL
– 보정이 있는 RTC용 32kHz 발진기
• 저전력
– 절전, 정지 및 대기 모드
– RTC 및 백업 레지스터용 VBAT 공급
• 직렬 와이어 디버그(SWD) 및 JTAG I/F
• DMA
– 12채널 DMA 컨트롤러
– 주변기기 지원: 타이머, ADC, SPI,
나
2C, USART 및 DAC
• 1 × 12비트, 1.2µs A/D 변환기(최대 16채널)
– 변환 범위: 0~3.6V
- 온도 센서
• 12비트 D/A 컨버터 2개
• 최대 112개의 고속 I/O 포트
– 51/80/112 I/O, 모두 16에 매핑 가능
외부 인터럽트 벡터 및 거의 모든
5 V-내성
사양STM32F100VCT6B
|
제조업체
|
ST마이크로일렉트로닉스
|
|
시리즈
|
STM32F1
|
|
제품
|
STM32F100VCT6B
|
|
코어 프로세서
|
ARM® Cortex®-M3
|
|
코어 크기
|
32비트 싱글 코어
|
|
속도
|
24MHz
|
|
연결성
|
I²C, IrDA, LINbus, SPI, UART/USART
|
|
주변기기
|
DMA, PDR, POR, PVD, PWM, 온도 센서, WDT
|
|
I/O 수
|
80
|
|
프로그램 메모리 크기
|
256KB(256K x 8)
|
|
프로그램 메모리 유형
|
플래시
|
|
EEPROM 크기
|
-
|
|
RAM 크기
|
24K x 8
|
|
전압 - 공급(Vcc/Vdd)
|
2V ~ 3.6V
|
|
데이터 변환기
|
A/D 16x12b;D/A 2x12b
|
|
발진기 유형
|
내부
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
100-LQFP
|
|
공급자 장치 패키지
|
100-LQFP(14x14)
|
|
기본 제품 번호
|
STM32F100
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
