상세 정보 |
|||
| 부품번호: | STM32F101VFT6 | 패키지: | 트레이 |
|---|---|---|---|
| 속도: | 24MHz | 입출력의 수: | 80 |
| RAM 사이즈: | 24K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2V ~ 3.6V |
| 오실레이터형: | 내부의 | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

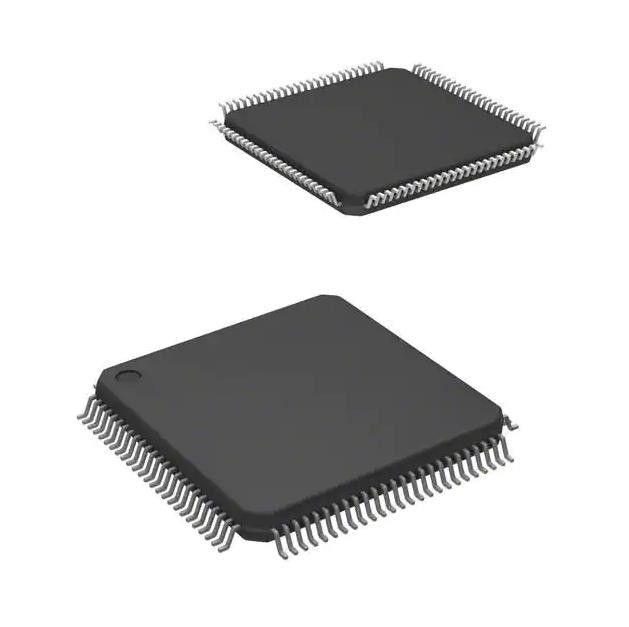

STM32F101VFT6 파워 스위치 아이씨 IC MCU 32BIT 256KB 플래시 100LQFP
ARM® Cortex®-M3 STM32F1 마이크로컨트롤러 IC 32-비트 단일코어 24MHz 256KB (256K x 8) 순간 100-lqfp (14x14)
STM32F100xx 고밀도 밸류 라인 가족은 2.0에서부터 3.6 Ｖ 전원 공급기까지, +85 'Ｃ에 대한 -40과 +105 'Ｃ 온도 범위에 대한 -40에서 작동합니다. 절전 모드의 포괄적 세트는 저전력 애플리케이션의 설계를 허락합니다.
STM32F101VFT6의 특징
오우 핵심 : Arm® 32 비트 Cortex®-M3 CPU
- 24 마하즈 최대 주파수, 1.25 DMIPS
/MHz (드라이스톤 2.1) 성능
- 단일 사이클 증가와 하드웨어
분할
오우 메모리
- 플래쉬 메모리의 256 내지 512 킬로바이트
- SRAM의 24 내지 32 킬로바이트
- 4와 탄력적 스태틱 메모리 제어기
칩 선택. SRAM, 퍼슈도스태틱 메모리를 지원합니다
그리고 NOR 메모리
- LCD 주변 기기, 8080/6800 방식
오우 시계, 리셋과 공급 관리
- 2.0 내지 3.6 Ｖ 애플리케이션 공급과 I/Os
- 피오알, PDR와 프로그램가능 전압
검출기 (PVD)
- 4-24 마하즈 크리스탈 발진기
- 내부의 8 마하즈 공장 다듬어진 RC
- 내부의 40 킬로 헤르츠 RC
- ＣＰＵ 클록을 위한 PLL
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
오우 저 소비 전력
- 수면, 정지와 대기 모드
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 일련 와이어 디버그 (SWD)와 JTAG I/F
STM32F101VFT6의 상술
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
내장됩니다
마이크로컨트롤러
|
|
엠에프르
|
스트미크로일렉트로닉스
|
|
시리즈
|
STM32F1
|
|
제품
|
STM32F101VFT6
|
|
핵심 프로세서
|
ARM® Cortex®-M3
|
|
핵심 사이즈
|
32-비트 단일코어
|
|
속도
|
24MHz
|
|
연결성
|
I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로
|
|
주변 기기
|
DMA, PDR, 포르, PVD, PWM, 온도 센서, WDT
|
|
입출력의 수
|
80
|
|
프로그램 메모리 규모
|
|
|
프로그램 메모리 종류
|
플래시
|
|
EEPROM 사이즈
|
-
|
|
RAM 사이즈
|
24K Ｘ 8
|
|
전압 - 공급 (Vcc/Vdd)
|
2V ~ 3.6V
|
|
데이터 변환기
|
자동 예금기 16x12b ; 인수 인도 2x12b
|
|
오실레이터형
|
내부의
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
100-LQFP
|
|
공급자 소자 패키지
|
100-lqfp (14x14)
|
|
베이스 상품 다수
|
STM32F100
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
