상세 정보 |
|||
| 부품번호: | STM32F103RDT6 | 핵심 사이즈: | 32-비트 단일코어 |
|---|---|---|---|
| 속도: | 72KHz | 입출력의 수: | 51 |
| RAM 사이즈: | 64K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2V ~ 3.6V |
| 데이터 변환기 자동 예금기: | 16x12b ; 인수 인도 2x12b | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

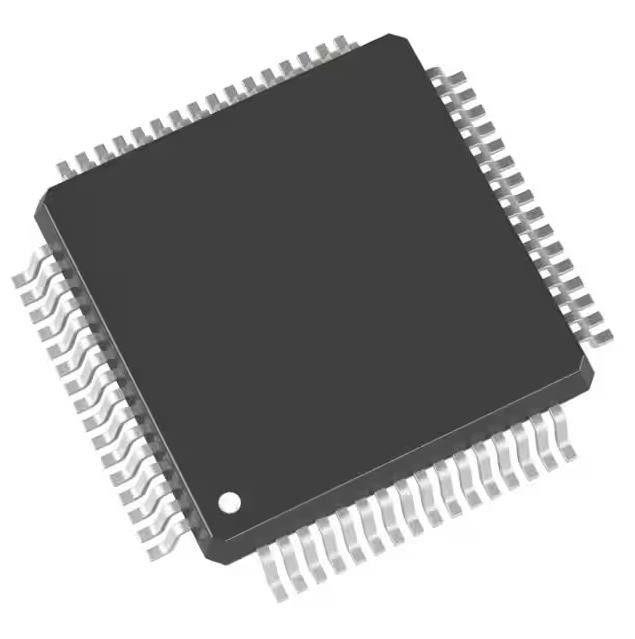

STM32F103RDT6 전원 스위치 IC MCU 32BIT 384KB FLASH 64LQFP I/O 51
ARM® Cortex®-M3 STM32F1 마이크로 컨트롤러 IC 32비트 단일 코어 24MHz 256KB(256K x 8) 플래시 100-LQFP(14x14)
고밀도 STM32F103xC/D/E 데이터시트는 STM32F10xxx 참조 설명서와 함께 읽어야 합니다.
내부 플래시 메모리의 프로그래밍, 삭제 및 보호에 대한 정보는 STM32F10xxx 플래시 프로그래밍 매뉴얼을 참조하십시오.
특징STM32F103RDT6
• 코어: Arm® 32비트 Cortex®-M3 CPU
– 72MHz 최대 주파수, 1.25DMIPS/MHz
(Dhrystone 2.1) 0 대기 상태 메모리 액세스 성능
– 단일 주기 곱셈 및 하드웨어 나눗셈
• 추억
– 256~512KB의 플래시 메모리
– 최대 64KB의 SRAM
– 4 Chip의 유연한 정적 메모리 컨트롤러
선택하다.컴팩트 플래시, SRAM,
PSRAM, NOR 및 NAND 메모리
– LCD 병렬 인터페이스, 8080/6800 모드
• 클럭, 리셋 및 공급 관리
– 2.0 ~ 3.6V 애플리케이션 공급 및 I/O
– POR, PDR 및 프로그래밍 가능한 전압 검출기(PVD)
– 4~16MHz 수정 발진기
– 내부 8MHz 공장 트리밍 RC
– 보정이 있는 내부 40kHz RC
– 보정이 있는 RTC용 32kHz 발진기
• 저전력
– 절전, 정지 및 대기 모드
– RTC 및 백업 레지스터용 VBAT 공급
• 3 × 12비트, 1µs A/D 컨버터(최대 21개 채널)
– 변환 범위: 0~3.6V
– 3중 샘플 및 홀드 기능
- 온도 센서
• 12비트 D/A 컨버터 2개
사양STM32F103RDT6
|
제조업체
|
ST마이크로일렉트로닉스
|
|
시리즈
|
STM32F1
|
|
제품
|
STM32F103RDT6
|
|
코어 프로세서
|
ARM® Cortex®-M3
|
|
코어 크기
|
32비트 싱글 코어
|
|
속도
|
72MHz
|
|
연결성
|
CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB
|
|
주변기기
|
DMA, 모터 제어 PWM, PDR, POR, PVD, PWM, 온도 센서, WDT
|
|
I/O 수
|
51
|
|
프로그램 메모리 크기
|
384KB(384K x 8)
|
|
프로그램 메모리 유형
|
플래시
|
|
EEPROM 크기
|
-
|
|
RAM 크기
|
64K x 8
|
|
전압 - 공급(Vcc/Vdd)
|
2V ~ 3.6V
|
|
데이터 변환기
|
A/D 16x12b;D/A 2x12b
|
|
발진기 유형
|
내부
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
64-LQFP
|
|
공급자 장치 패키지
|
64-LQFP(10x10)
|
|
기본 제품 번호
|
STM32F103
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
