상세 정보 |
|||
| 부품번호: | STM32F103VGT6 | 핵심 사이즈: | 32-비트 단일코어 |
|---|---|---|---|
| 속도: | 72MHz | 입출력의 수: | 80 |
| 프로그램 메모리 규모: | 1MB (1M x 8) | 전압 - 공급 (Vcc/Vdd): | 2V ~ 3.6V |
| RAM 사이즈: | 96K Ｘ 8 | ||
제품 설명

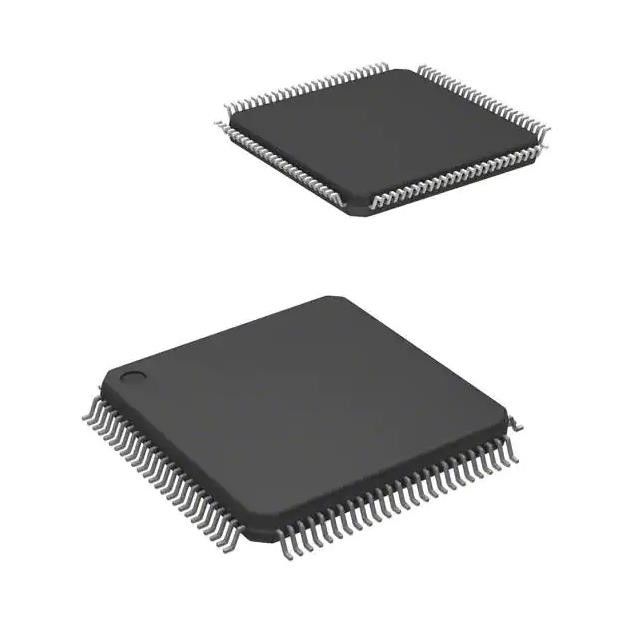

STM32F103VGT6 파워 스위치 아이씨 MCU 32BIT 1MB 플래시 100LQFP 96K Ｘ 8
ARM® Cortex®-M3 STM32F1 마이크로컨트롤러 IC 32-비트 단일코어 72MHz 1MB (1M x 8) 순간 100-lqfp (14x14)
XL-비중 STM32F103xF/G 데이터 시트는 STM32F10xxx 참고 매뉴얼과 관련하여 읽혀야 합니다.
프로그래밍에 대한 정보를 위해, 소거와 내부 플래시 메모리의 보호는 STM32F10xxx 순간 프로그래밍 설명서를 언급하세요.
STM32F103VGT6의 특징
오우 시계, 리셋과 공급 관리
- 2.0 내지 3.6 Ｖ 애플리케이션 공급과 I/Os
- 피오알과 PDR와 프로그램가능 전압
검출기 (PVD)
- 4-16 마하즈 크리스탈 발진기
- 내부의 8 마하즈 공장 다듬어진 RC
- 보정과 내부 40 킬로 헤르츠 RC
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
오우 저 소비 전력
- 수면, 정지와 대기 모드
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 3 × 12 비트, 1 우리 Ａ／Ｄ 컨버터 최고 21
채널)
- 변환 범위 : 0 내지 3.6 Ｖ
- 삼중 샘플과 유지 역량
- 온도 센서
오우 2 × 12는 D/A변환 장치를 물었습니다
오우 DMA : 12 채널 DMA 제어기
- 서포티드 주변 기기 : 타이머들, ADC, DAC,
전략 방위 구상국, I2Ss, 스피스, I2Cs와 우스아트
오우 CRC 계산부, 96 비트 유니크ID
오우 ECOPACK® 패키지
STM32F103VGT6의 상술
|
엠에프르
|
스트미크로일렉트로닉스
|
|
시리즈
|
STM32F1
|
|
제품
|
STM32F103VGT6
|
|
핵심 프로세서
|
ARM® Cortex®-M3
|
|
핵심 사이즈
|
32-비트 단일코어
|
|
속도
|
72MHz
|
|
연결성
|
캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB
|
|
주변 기기
|
DMA, 모터 콘트롤 PWM, PDR, 포르, PVD, PWM, 온도 센서, WDT
|
|
입출력의 수
|
80
|
|
프로그램 메모리 규모
|
1MB (1M x 8)
|
|
프로그램 메모리 종류
|
플래시
|
|
EEPROM 사이즈
|
-
|
|
RAM 사이즈
|
96K Ｘ 8
|
|
전압 - 공급 (Vcc/Vdd)
|
2V ~ 3.6V
|
|
데이터 변환기
|
자동 예금기 16x12b ; 인수 인도 2x12b
|
|
오실레이터형
|
내부의
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
100-LQFP
|
|
공급자 소자 패키지
|
100-lqfp (14x14)
|
|
베이스 상품 다수
|
STM32F103
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
