상세 정보 |
|||
| 부품번호: | ZXMS6004FFTA | 출력의 수: | 1 |
|---|---|---|---|
| 비율 - 입력 :출력: | 1:1 | 전압 - 로드: | 60V (맥스) |
| 전압 - 공급 (Vcc/Vdd): | 3.3V, 5V | 경향 - 출력 (맥스): | 1.3A |
제품 설명

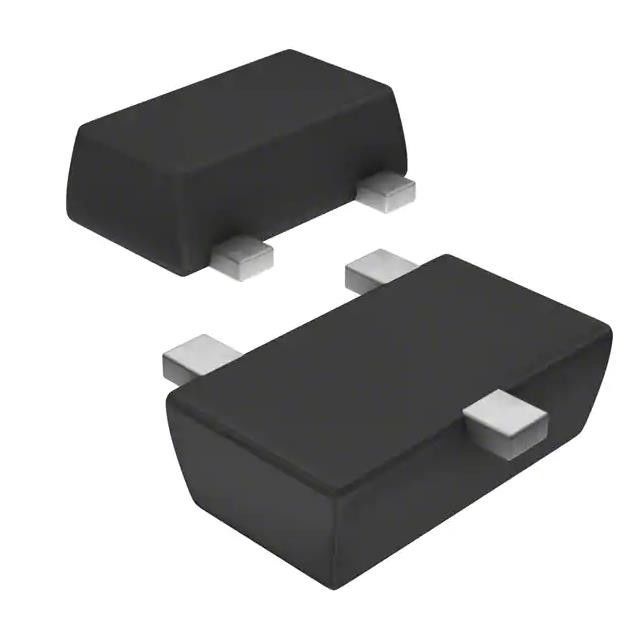

ZXMS6004FFTA IC PWR 드라이버 N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
전원 스위치/드라이버 1:1 N-채널 1.3A SOT-23F
특징ZXMS6004FFTA
소형 고전력 분산 패키지
낮은 입력 전류
로직 레벨 입력(3.3V 및 5V)
자동 재시작으로 단락 보호
과전압 보호(액티브 클램프)
자동 재시작을 통한 과열 차단
과전류 보호
입력 보호(ESD)
높은 연속 정격 전류
완전 무연 및 RoHS 완전 준수(참고 1 및 2)
무할로겐 및 안티몬."녹색" 장치(주 3)
사양ZXMS6004FFTA
|
시리즈
|
자동차, AEC-Q101, INTELLIFET®
|
|
제품
|
ZXMS6004FFTA |
|
스위치 유형
|
범용
|
|
출력 수
|
1
|
|
비율 - 입력:출력
|
1:1
|
|
출력 구성
|
낮은 쪽
|
|
출력 유형
|
N채널
|
|
상호 작용
|
켜기/끄기
|
|
전압 - 부하
|
60V(최대)
|
|
전압 - 공급(Vcc/Vdd)
|
3.3V, 5V
|
|
전류 - 출력(최대)
|
1.3A
|
|
Rds 켜기(일반)
|
350m옴
|
|
입력 유형
|
비반전
|
|
특징
|
자동 재시작
|
|
결함 보호
|
전류 제한(고정), 과온, 과전압
|
|
작동 온도
|
-40°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
공급자 장치 패키지
|
SOT-23F
|
|
패키지/케이스
|
SOT-23-3 플랫 리드
|
|
기본 제품 번호
|
ZXMS6004
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
ZXMS6004FFTA의 응용
다음과 같이 돌입 전류가 높은 부하에 특히 적합합니다.
램프와 모터
스위칭의 모든 유형의 저항성, 유도성 및 용량성 부하
애플리케이션
12V 및 24V DC 애플리케이션용 μC 호환 전원 스위치
자동차 등급
전기 기계식 릴레이 및 이산 회로를 대체합니다.
선형 모드 기능 – 전류 제한 보호 회로
온 상태 전력을 최소화하기 위해 낮은 VDS에서 비활성화되도록 설계되었습니다.
소산.따라서 최대 DC 작동 전류는
패키지/보드의 열 성능에 의해 결정됨
보호 회로가 아닌 조합.이것은하지 않습니다
낮은 VDS에서 자체 보호하는 제품의 기능을 손상시킵니다.
