상세 정보 |
|||
| 출력의 수: | 2 | 비율 - 입력:출력: | 1:1 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 출력 유형: | 엔-채널 |
| 인터페이스: | ON | 전압 - 부하: | 4V ~ 28V |
| 전압 - 공급 (Vcc/Vdd): | 요구되지 않습니다 | 경향 - 출력 (맥스): | 40A |
제품 설명

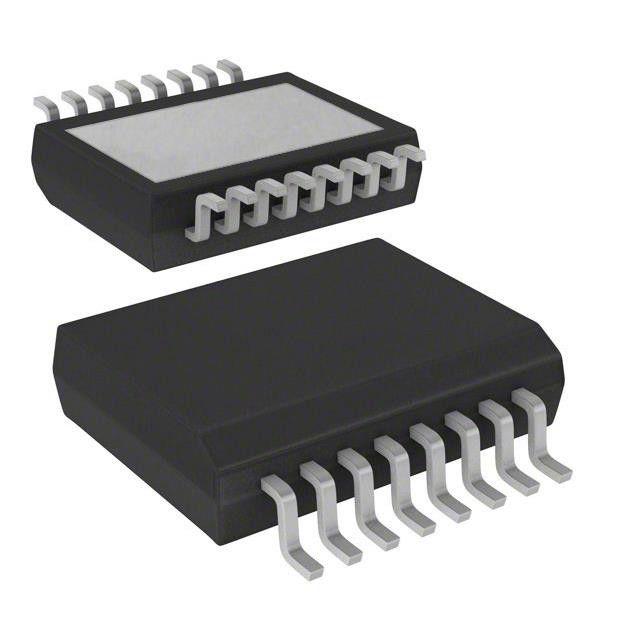

VND7030AJTR 전원 스위치 / 드라이버 IC 1:1 N 채널 40A PowerSSO-16
IC PWR DRVR N-CHAN 1:1 PWRSSO16
스펙VND7030AJTR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | STM이크로전자 |
| 시리즈 | VIPowerTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 2 |
| 비율 - 입력:출력 | 1:1 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | N 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 4V ~ 28V |
| 전압 - 공급 (Vcc/Vdd) | 필요 없는 것 |
| 전류 - 출력 (최대) | 40A |
| Rds ON (형) | 31mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 자동 재시작 상태 플래그 |
| 결함 보호 | 전류 제한 (정형), 개방형 부하 감지, 온도 이상, 전압 이상, UVLO |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 파워SSO-16 |
| 패키지 / 케이스 | 16-PowerLFSOP (0.154", 3.90mm 너비) |
| 기본 제품 번호 | VND7030 |
특징의VND7030AJTR
• 자동차 기술자
• 일반
- 멀티센스 아날로그 피드백을 갖춘 이중 채널 스마트 하이 사이드 드라이버
- 매우 낮은 대기 전류
- 3V 및 5V CMOS 출력과 호환
• 멀티 센스 진단 기능
- 고 정밀성 비율 전류 거울, VCC 공급 전압 및 TCHIP 장치 온도
- 과부하 및 지상 단 (전력 제한) 표시
- 열 차단 표시
- 오프 상태의 개방형 부하 감지
- VCC 검출으로 출력 단축
- 감각을 활성화 / 비활성화
• 보호
- 저전압 차단
- 초전압 클램프
- 로드 전류 제한
- 빠른 열변의 자기 제한
- 전력 제한 또는 과온에 대한 설정 가능한 잠금
- 토지의 손실 및 VCC의 손실
- 외부 부품이 있는 역전지
- 전기 정전 충전 보호
• 일반
- 멀티센스 아날로그 피드백을 갖춘 이중 채널 스마트 하이 사이드 드라이버
- 매우 낮은 대기 전류
- 3V 및 5V CMOS 출력과 호환
• 멀티 센스 진단 기능
- 고 정밀성 비율 전류 거울, VCC 공급 전압 및 TCHIP 장치 온도
- 과부하 및 지상 단 (전력 제한) 표시
- 열 차단 표시
- 오프 상태의 개방형 부하 감지
- VCC 검출으로 출력 단축
- 감각을 활성화 / 비활성화
• 보호
- 저전압 차단
- 초전압 클램프
- 로드 전류 제한
- 빠른 열변의 자기 제한
- 전력 제한 또는 과온에 대한 설정 가능한 잠금
- 토지의 손실 및 VCC의 손실
- 외부 부품이 있는 역전지
- 전기 정전 충전 보호
신청서의VND7030AJTR
• 모든 종류의 자동차 저항, 인덕티브 및 용량 부하
• 자동차 신호등에 특별히 설계되어 있습니다. (2 x P21W 또는 SAE1156 및 R5W 평행 또는 LED 후방 조합까지)
환경 및 수출 분류의VND7030AJTR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
