상세 정보 |
|||
| 출력의 수: | 1 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 75V | 주파수 - 스위칭: | 최고 1MHz |
| 듀티 싸이클: | 100% | 동기 정류기: | 부정 |
| 클록 동기화: | 부정 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

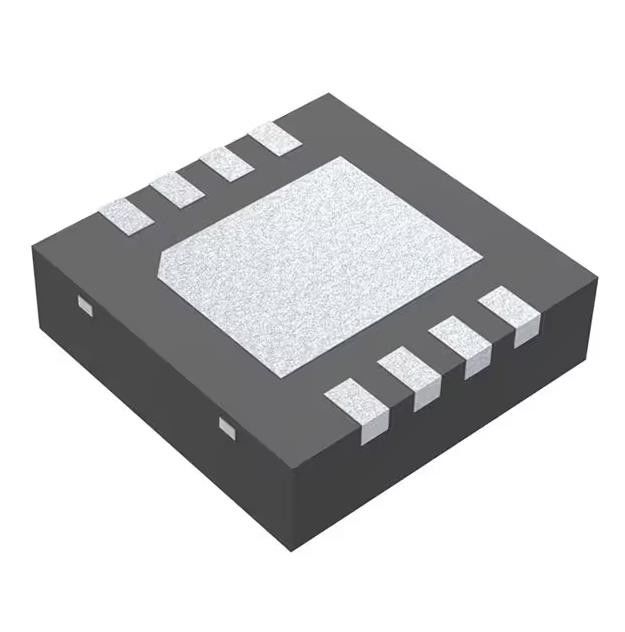

LM5085SDX/NOPB 전원 스위치 IC DC-DC 컨트롤러 IC 8-WSON(3x3)
벅 조정기 포지티브 출력 강압 DC-DC 컨트롤러 IC 8-WSON(3x3)
사양 LM5085SDX/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 4.5V ~ 75V |
| 주파수 - 스위칭 | 최대 1MHz |
| 듀티 사이클(최대) | 100% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 아니요 |
| 직렬 인터페이스 | - |
| 제어 기능 | 전류 제한, 활성화, 온 타임 제어 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-WFDFN 노출 패드 |
| 공급자 장치 패키지 | 8-WSON(3x3) |
| 기본 제품 번호 | LM5085 |
특징~의LM5085SDX/NOPB
• LM5085-Q1은 AEC-Q100 등급 1 인증(–40°C ~ 125°C 작동 접합 온도)인 자동차 등급 제품입니다.
• 넓은 4.5V ~ 75V 입력 전압 범위
• RDS(ON) 또는 전류 감지 저항을 사용하여 조정 가능한 전류 제한
• 1MHz까지 프로그래밍 가능한 스위칭 주파수
• 루프 보상 불필요
• 초고속 과도 응답
• 라인 및 부하 변화가 있는 거의 일정한 작동 주파수
• 1.25V에서 조정 가능한 출력 전압
• 정밀도 ±2% 피드백 레퍼런스
• 100% 듀티 사이클 작동 가능
• 내부 소프트 스타트 타이머
• 통합 고전압 바이어스 조정기
• 과열 차단
• 패키지:
– HVSSOP-8
– VSSOP-8
– WSON-8
애플리케이션~의LM5085SDX/NOPB
• 자동차 인포테인먼트
• 배터리/슈퍼 커패시터 충전기
• LED 드라이버
환경 및 수출 분류~의LM5085SDX/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
