상세 정보 |
|||
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
|---|---|---|---|
| 기능: | 전원 관리 | 배터리 화학: | 리튬 이온 / 폴리머 |
| 휴대폰의 수: | 1 | 결함 보호: | 과온 |
| 인터페이스: | I2C | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

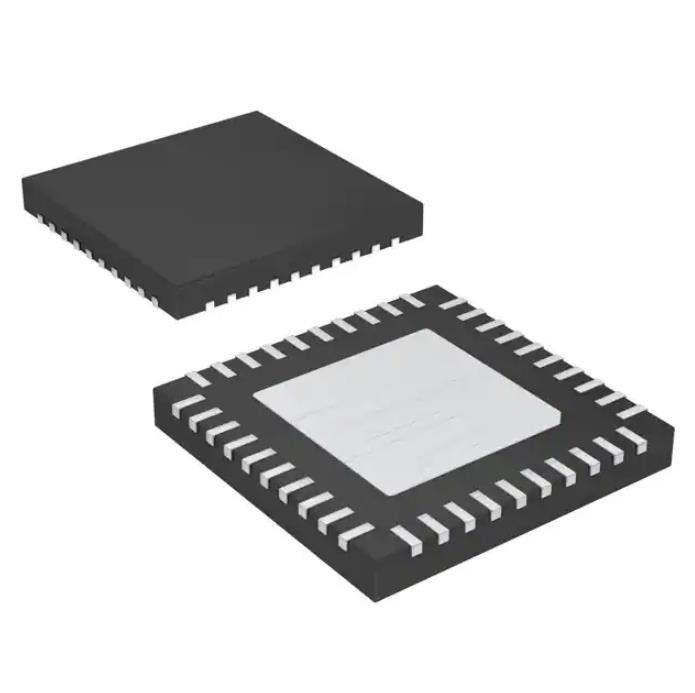

TPS650231RSBR 전원 스위치 Ics Ic Bat Pwr Mgmt Li-Ion 1c 40wqfn
배터리 전원 관리 IC 리튬 이온/고분자 40-WQFN(5x5)
사양 TPS650231RSBR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 배터리 관리 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 기능 | 전원 관리 |
| 배터리 화학 | 리튬 이온/고분자 |
| 셀 수 | 1 |
| 결함 보호 | 과열 |
| 상호 작용 | I²C |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 40-WFQFN 노출형 패드 |
| 공급자 장치 패키지 | 40-WQFN(5x5) |
| 기본 제품 번호 | TPS650231 |
특징TPS650231RSBR
• 프로세서 코어용 1.7A, 90% 효율 강압 컨버터(VDCDC1)
• 1.2-A, 시스템 전압용 최대 95% 효율 강압 컨버터(VDCDC2)
• 메모리 전압용 0.8A, 92% 효율 강압 컨버터(VDCDC3)
• 30mA LDO 및 실시간 클록용 스위치(VRTC)
• 2 × 200mA 범용 LDO
• 프로세서 코어를 위한 동적 전압 관리
• 2개의 디지털 입력 핀을 사용하여 사전 선택 가능한 LDO 전압
• 외부적으로 조정 가능한 리셋 지연 시간
• 배터리 백업 기능
• 인덕티브 컨버터용 별도의 인에이블 핀
• I 2C™ 호환 직렬 인터페이스
• 85μA 정동작 전류
• 낮은 리플 PFM 모드
• 과열 차단 보호
• 40핀, 5mm × 5mm VQFN(RSB) 또는 49볼, 3mm × 3mm DSBGA(YFF) 패키지로 제공
애플리케이션~의TPS650231RSBR
• 스마트폰
• 넷북 및 MID
• 휴대용 미디어 플레이어
환경 및 수출 분류TPS650231RSBR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
