상세 정보 |
|||
| 전압 - 공급 작동 온도: | 2.75V ~ 5.8V | 작동 온도: | -40' Ｃ ~ 105' Ｃ |
|---|---|---|---|
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 48-VFQFN 노출된 패드 |
| 공급자 소자 패키지: | 48-vqfn (6x6) | 베이스 상품 다수: | TPS65217 |
| 엠에프르: | 텍사스 인스트루먼츠 사 | 제품 상태: | 활동가 |
제품 설명

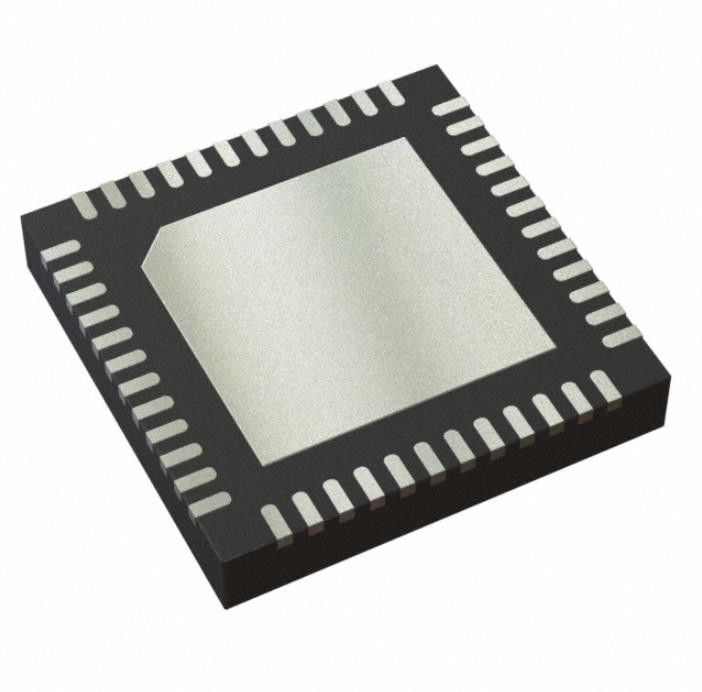

TPS65217CRSLR 전원 스위치 IC Ic Pmic Batt Pwr Syst 48vqfn
배터리 관리, 디스플레이(LED 드라이버), 핸드헬드/모바일 장치, 전원 공급 장치 PMIC 48-VQFN(6x6)
사양 TPS65217CRSLR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전원 관리 - 전문 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 애플리케이션 | 배터리 관리, 디스플레이(LED 드라이버), 핸드헬드/모바일 장치, 전원 공급 장치 |
| 전류 - 공급 | - |
| 전압 - 공급 | 2.75V ~ 5.8V |
| 작동 온도 | -40°C ~ 105°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 48-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 48-VQFN(6x6) |
| 기본 제품 번호 | TPS65217 |
특징TPS65217CRSLR
• 충전기 및 전원 경로
– 전원 경로에서 2A 출력 전류
– 선형 충전기;700mA 최대 충전 전류
– 20V 허용 USB 및 AC 입력
– 열 조절, 안전 타이머
– 온도 감지 입력
• 강압 컨버터(DCDC1, DCCDC2,DCDC3)
– 스위칭 FET가 통합된 3개의 강압 컨버터
– 2.25MHz 고정 주파수 작동
– 경부하 전류에서 절전 모드
– PWM 모드에서 출력 전압 정확도 2%
– 최저 드롭아웃을 위한 100% 듀티 사이클
– 컨버터당 일반 15µA 무부하
– 비활성화 시 접지로의 수동 방전
• LDO 조정기(LDO1, LDO2)
– 2개의 조정 가능한 LDO
– DCDC3을 추적하도록 LDO2를 구성할 수 있습니다.
– 일반 15µA 정동작 전류
• 로드 스위치(LDO3, LDO4)
– 2개의 독립적인 로드 스위치
LDO로 구성
• WLED 드라이버
– 디밍 제어를 위한 내부 생성 PWM
– 38V 개방형 LED 보호
– 각각 25mA에서 최대 10개의 LED로 구성된 2개의 스트링 지원
– 내부 로우사이드 전류 싱크
• 보호
– 저전압 록아웃 및 배터리 오류 비교기
– 상시 작동 푸시 버튼 모니터
– 하드웨어 리셋 핀
– 암호로 보호된 I2C 레지스터
• 상호 작용
– I2C 인터페이스(주소 0x24)
– 암호로 보호된 I2C 레지스터
애플리케이션~의TPS65217CRSLR
• Sitara™ AM335x 프로세서 성능
• 휴대용 내비게이션 시스템
• 태블릿 컴퓨팅
• 5V 산업용 장비
환경 및 수출 분류TPS65217CRSLR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
