상세 정보 |
|||
| 제품 상태 출력 구조: | 디지키에 중지됩니다 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 5.5V | 전압 - 출력 (Min/Fixed): | 0.8V |
| 전압 - 출력 (맥스): | 3.6V | 전압 드롭아웃 (맥스): | 1.5A에 있는 0.16V |
제품 설명

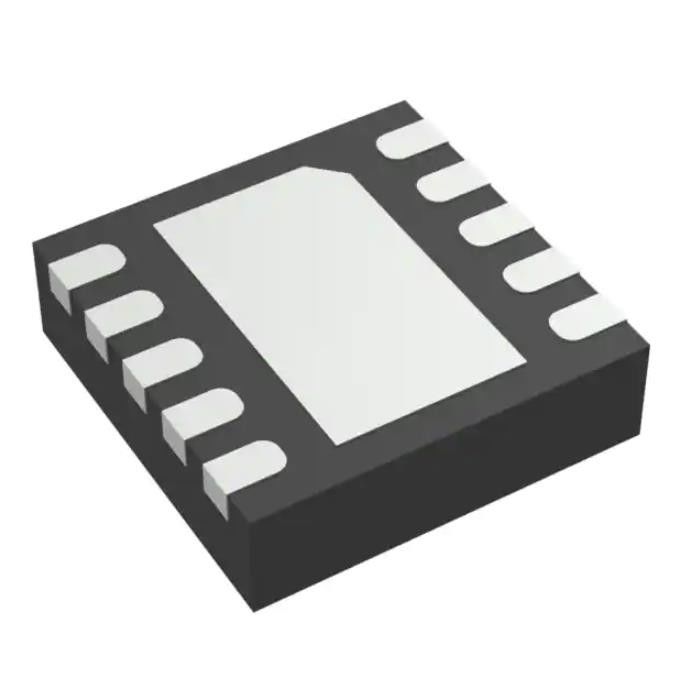

TPS74801DRCRG4 전원 스위치 Ics Ic 레그 Lin Pos Adj 1.5a 10vson
선형 전압 레귤레이터 IC 긍정 조정할 수 있는 1 출력 1.5A 10-vson (3x3)
TPS74801DRCRG4의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 디지키에 중지됩니다 |
| 출력 구조 | 긍정 |
| 출력형 | 조정할 수 있습니다 |
| 규제 기관의 수 | 1 |
| 전압 - 입력 (맥스) | 5.5V |
| 전압 - 출력 (Min/Fixed) | 0.8V |
| 전압 - 출력 (맥스) | 3.6V |
| 전압 드롭아웃 (맥스) | 1.5A에 있는 0.16V |
| 경향 - 출력 | 1.5A |
| PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) |
| 제어기능 | 가능하게 하고 좋은, 연 선도를 강화하세요 |
| 보호 특징 | 전압 잠금 (UVLO) 하에 기온, 단락 회로 위에서, 해류 위에서 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-VFDFN 노출된 패드 |
| 공급자 소자 패키지 | 10-vson (3x3) |
| 베이스 상품 다수 | TPS74801 |
TPS74801DRCRG4의 특징
오우 출력전압 범위 : 0.8 3.6 Ｖ에 대한 Ｖ
오우 극히 낮은 VIN 범위 : 0.8 5.5 Ｖ에 대한 Ｖ
5.5 Ｖ에 대한 오우 VBIAS 범위 2.7 Ｖ
오우 저탈락 : 한 1.5, VBIAS = 5 Ｖ에 전형적인 60 mV
오우 전력 상태 양호 (부모 동반) 생산은 공급 감시를 허락합니다
또는 기타 지원품에게 순서 정렬 신호를 제공합니다
라인과 부하와 온도 에 오우 2% 정확도
오우 프로그램 가능한 연시동은 선형 전압 벤처 기업을 제공합니다
오우 VBIAS는 좋은 과도 응답과 낮은 VIN 수술을 허용합니다
어떠한 출력 커패시터 ≥ 2.2 μF과 오우 스테이블
작은, 3 밀리미터 × 3 밀리미터 × 1 밀리미터 VSON-10과 5 밀리미터 × 5 밀리미터 VQFN-20 패키지에 이용할 수 있는 오우
TPS74801DRCRG4의 애플리케이션
오우 통신망 부가 저장 - 기업
오우 랙 서버
오회로망 인터페이스 카드 (NIC)
오우 상인 네트워크와 서버 PSU
환경적이 & TPS74801DRCRG4의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
