상세 정보 |
|||
| 전압 드롭아웃 (맥스) 경향 - 출력: | 300mA에 있는 0.14V | 경향 - 출력: | 300mA |
|---|---|---|---|
| 경향 - 정지하 (Iq): | 15 uA | PSRR: | 65dB ~ 40dB (100Hz ~ 1MHz) |
| 제어기능: | 실행, 연 선도 | 보호 특징: | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) | 증가하는 타입: | 표면 부착 |
| 하이 라이트: | 300ma 선형 전압 조정기 IC,TPS7A2033PYCJR,300ma 선형 조정기 ic |
||
제품 설명

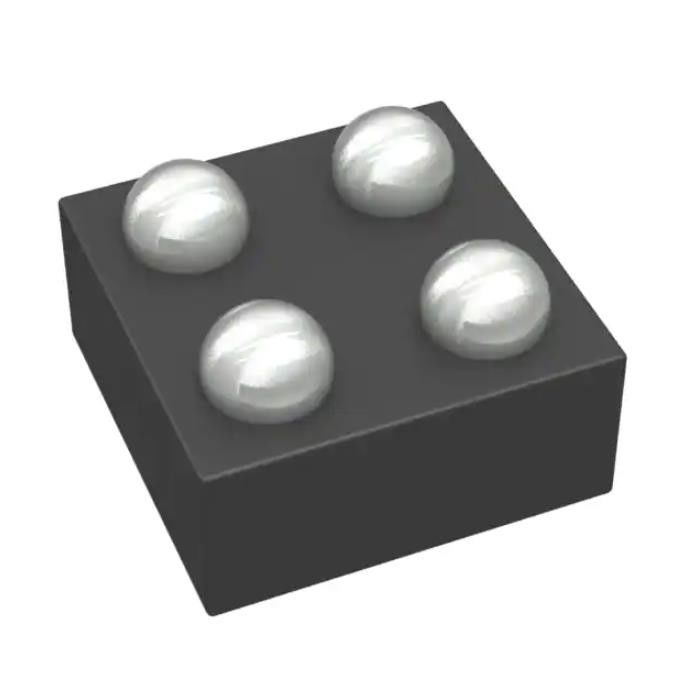

TPS7A2033PYCJR 전원 스위치 IC 300-Ma, 초저잡음, Low-Iq,
선형 전압 조정기 IC 포지티브 고정 1 출력 300mA 4-DSBGA(0.6x0.6)
사양 TPS7A2033PYCJR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 6V |
| 전압 - 출력(최소/고정) | 3.3V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.14V @ 300mA |
| 전류 - 출력 | 300mA |
| 전류 - 무부하(Iq) | 15µA |
| PSRR | 65dB ~ 40dB (100Hz ~ 1MHz) |
| 제어 기능 | 활성화, 소프트 스타트 |
| 보호 기능 | 과전류, 과온, 저전압 차단(UVLO) |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 4-BGA, DSBGA |
| 공급자 장치 패키지 | 4-DSBGA(0.6x0.6) |
특징TPS7A2033PYCJR
• 낮은 출력 전압 잡음: 7μVRMS
– 노이즈 바이패스 커패시터 불필요
• 높은 PSRR: 1kHz에서 95dB
• 매우 낮은 IQ: 6.5μA
• 입력 전압 범위: 1.6V ~ 6.0V
• 출력 전압 범위: 0.8V ~ 5.5V
• 출력 전압 공차: ±1.5%(최대)
• 매우 낮은 드롭아웃:
– 300mA에서 140mV(최대)(VOUT = 3.3V)
– 300mA에서 145mV(최대)(VOUT = 3.3V, DBV)
• 낮은 돌입 전류
• 스마트 인에이블 풀다운
• 1µF 최소 세라믹 출력 커패시터로 안정적
• 패키지:
– 1mm × 1mm X2SON
– 0.616mm × 0.616mm DSBGA
– 2.90mm × 1.60mm SOT23-5
애플리케이션~의TPS7A2033PYCJR
• 스마트폰 및 태블릿
• IP 네트워크 카메라
• 휴대용 의료 장비
• 스마트 계량기 및 현장 송신기
• 모터 드라이브
• 웨어러블
환경 및 수출 분류TPS7A2033PYCJR
| 기인하다 | 설명 |
| RoHS 상태 | 해당 없음 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
