상세 정보 |
|||
| 제품 상태 출력 구조: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 (고정된) | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 6.5V | 전압 - 출력 (Min/Fixed): | 0.9V |
| 전압 - 출력 (맥스): | 5V | 전압 드롭아웃 (맥스): | 2A에 있는 0.47V |
제품 설명

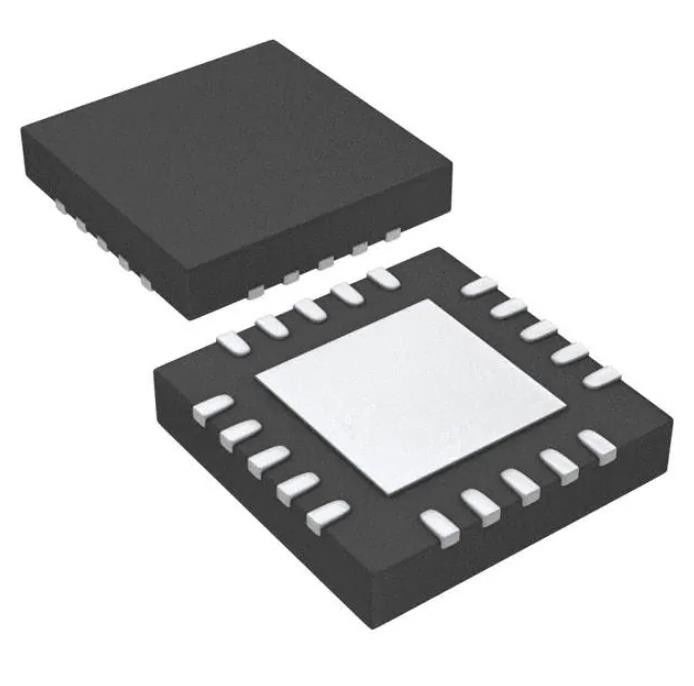

TPS7A7200RGWT 전원 스위치 Ics Ic Reg Lin Pos Adj 2a 20vqfn 6주
선형 전압 조정기 IC 포지티브 가변(고정) 1 출력 2A 20-VQFN(5x5)
사양 TPS7A7200RGWT
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 조정 가능(고정) |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 6.5V |
| 전압 - 출력(최소/고정) | 0.9V |
| 전압 - 출력(최대) | 5V |
| 전압 강하(최대) | 0.47V @ 2A |
| 전류 - 출력 | 2A |
| 전류 - 무부하(Iq) | 4mA |
| PSRR | - |
| 제어 기능 | 활성화, 전력 양호, 소프트 스타트 |
| 보호 기능 | 과전류, 과온, 저전압 차단(UVLO) |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 20-VQFN 노출형 패드 |
| 공급자 장치 패키지 | 20-VQFN(5x5) |
| 기본 제품 번호 | TPS7A7200 |
특징TPS7A7200RGWT
• 낮은 드롭아웃 전압: 2A에서 180mV
• VIN 범위: 1.5V ~ 6.5V
• 구성 가능한 고정 VOUT 범위: 0.9V ~ 3.5V
• 조정 가능한 VOUT 범위: 0.9V ~ 5V
• 매우 우수한 부하 및 라인 과도 응답
• 세라믹 출력 커패시터로 안정적
• 1.5% 정확도 오버라인, 과부하 및 과열
• 프로그래밍 가능한 소프트 스타트
• 전력 양호(PG) 출력
• 3mm × 3mm QFN-16 및 5mm × 5mm VQFN-20 패키지
애플리케이션~의TPS7A7200RGWT
• 무선 인프라: SerDes, FPGA, DSP™
• RF 부품: VCO, ADC, DAC, LVDS
• 셋톱박스: 증폭기, ADC, DAC, FPGA, DSP
• 무선 LAN, Bluetooth®
• PC 및 프린터
• 시청각
환경 및 수출 분류TPS7A7200RGWT
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
