상세 정보 |
|||
| 제품 상태 출력 구조: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 고정됩니다 | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 40V | 전압 - 출력 (Min/Fixed): | 5V |
| 전압 드롭아웃 (맥스): | 100mA에 있는 0.8V | 경향 - 출력: | 150mA |
제품 설명

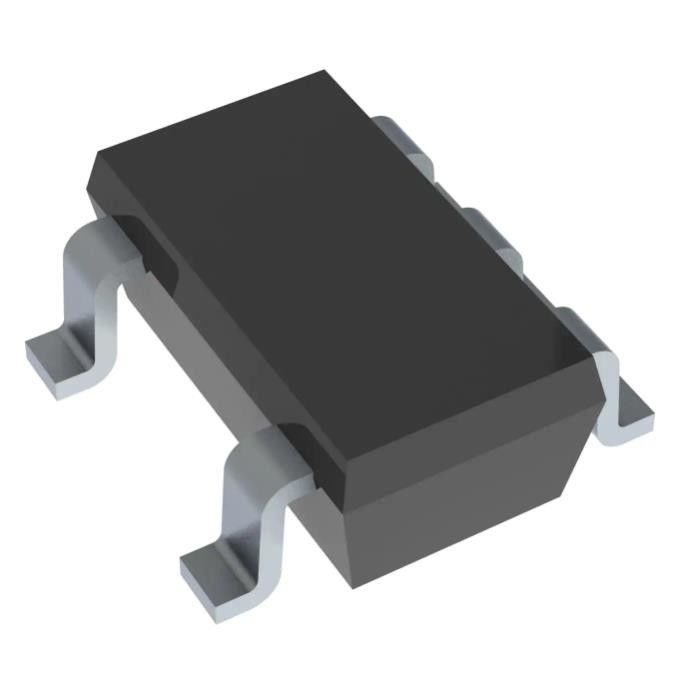

TPS7B6950DBVR 전원 스위치 IC Ic Reg 선형 5v 150ma Sot23-5
선형 전압 조정기 IC 포지티브 고정 1 출력 150mA SOT-23-5
사양 TPS7B6950DBVR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 40V |
| 전압 - 출력(최소/고정) | 5V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.8V @ 100mA |
| 전류 - 출력 | 150mA |
| 전류 - 무부하(Iq) | 25µA |
| PSRR | 60dB(100Hz) |
| 제어 기능 | - |
| 보호 기능 | 과전류, 과온, 단락, 부족 전압 차단(UVLO) |
| 작동 온도 | -40°C ~ 105°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-74A, SOT-753 |
| 공급자 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TPS7B6950 |
특징TPS7B6950DBVR
• 4V ~ 40V의 넓은 VI 입력 전압 범위(최대 45V 과도 전류 포함)
• 최대 출력 전류: 150mA
• 낮은 정동작 전류(IQ):
– 경부하에서 일반적으로 15µA
– 전체 온도에서 최대 25µA
• 100mA 부하 전류에서 450mV 일반 저드롭아웃 전압
• 최대 10mV 라인 레귤레이션
• 최대 20mV 부하 조정
• 낮은 ESR 세라믹 출력 커패시터로 안정적임(2.2µF ~ 100µF)
• 고정 3.3V 및 5V 출력 전압 옵션
• 통합 장애 보호:
– 과열 차단
– 단락 보호
• 패키지:
– 5핀 SOT-23 패키지
– 4핀 SOT-223 패키지
애플리케이션~의TPS7B6950DBVR
• 전자계량기, 수도계량기, 가스계량기
• 가전제품 및 백색 가전
• 화재 경보기, 연기 감지기
• 의료, 건강 및 피트니스 애플리케이션
환경 및 수출 분류TPS7B6950DBVR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
