상세 정보 |
|||
| 상품 상태 형태: | 활동가 | 타입: | 고립된 모듈 |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 입력 (민): | 4.5V |
| 전압 - 입력 (맥스): | 5.5V | 전압 - 출력 1: | 3.3V, 5V |
| 경향 - 출력 (맥스): | 140mA, 100mA | (와트)를 강화하세요: | 500 mW |
제품 설명

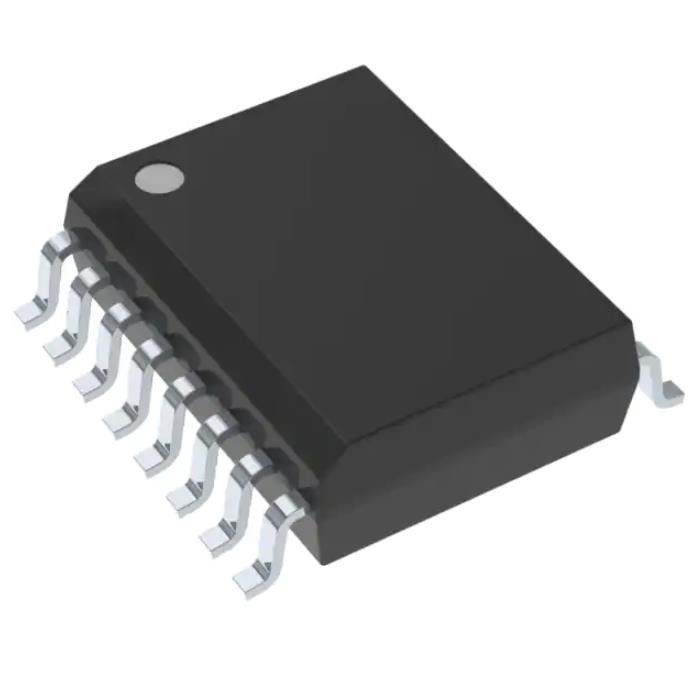

UCC12040DVER 전원 스위치 Ics Dc dc 컨버터 3.3v 5v 500 밀리와트 6 주
선형 전압 레귤레이터 IC 긍정은 1개 출력에게 100mA SOT-89-3을 마련해 주었습니다
UCC12040DVER의 상술
| 타입 | 기술 |
| 범주 | 전원 공급기 - 보드 마운트 |
| DC dc 컨버터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 타입 | 고립된 모듈 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 4.5V |
| 전압 - 입력 (맥스) | 5.5V |
| 전압 - 출력 1 | 3.3V, 5V |
| 전압 - 출력 2 | - |
| 전압 - 출력 3 | - |
| 전압 - 출력 4 | - |
| 경향 - 출력 (맥스) | 140mA, 100mA |
| (와트)를 강화하세요 | 500 mW |
| 전압 - 차단 | 3 kV |
| 애플리케이션 | (상업적인) ITE, 의학적인 연구소 |
| 특징 | - |
| 작동 온도 | (부담 경감으로) -40' Ｃ ~ 125' Ｃ |
| 효율 | 60% |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16 SOIC (0.295 ", 7.50 밀리미터 폭) |
| 사이즈 / 차원 | 0.41 Ｌ Ｘ 0.30 Ｗ Ｘ 0.10 " Ｈ (10.3mm Ｘ 7.5 밀리미터 Ｘ 2.7 밀리미터) |
| 공급자 소자 패키지 | 16-soic |
| 제어기능 | 실행, 정논리 |
| 승인 에이전시 | CQC, TUV, UL, VDE |
| 베이스 상품 다수 | UCC12040 |
UCC12040DVER의 특징
최적화된 통합된 변압기 기술과 오우 고밀도 DC / DC 모듈
오우 입력전압 범위 : 4.5 5.5 Ｖ에 대한 Ｖ
(선택 가능한) 오우 출력 전압 : 5.4 Ｖ, 5.0 Ｖ, 3.7 Ｖ, 3.3 Ｖ
오우 출력 전원 : 500 mW
오우 최대 효율 : 60%
(전형적인) 오우 선로 전압 변동률 : 1%
(전형적인) 오우 부하 변동분 : 1.5%
2 층 PCB 위의 페라이트 비즈 없는 오우 지정 CISPR32 클래스 B EMI 제한
오우 확산 스펙트럼 변조 (SSM)
오우 강건한 분리 장벽 :
- 차단 평가 : 3 크브르엠에스
- 서지 능력 : 6.5 코프피크
- 작업 전압 : 850 VRMS
- CMTI (전형적인) : ±100 V/ns
오우 단락 회로 복구
오우 온도 셧다운
> 8 밀리미터 크리페이지와 제거와 오우 16 핀 동체의 폭이 넓은 SOIC 패키지
오우 확장 온도 범위 : 125' Ｃ에 대한 -40' Ｃ
오우 안전성 관련 인증 :
- DIN Ｖ VDE Ｖ 0884-11:2017- 01 당 5657 VPK 기초 차단
- UL 1577 당 1 분 동안 3000 VRMS 차단
- IEC 60950-1, IEC 62368- 1 당 UL 인증과 IEC 60601-1 단부 장비 표준
- GB4943.1-2011 당 CQC 승인
UCC12040DVER의 애플리케이션
오우 PLC 아날로그 입력 & 출력 모듈
오우 그리드 보호 릴레이와 현명한 브레이커
오우 의료 환자 모니터
디지털 절연체를 위한 오우 고립된 선입견
RS-485/RS-422/CAN 송수신기를 위한 오우 고립된 선입견
전압과 전류 센서를 위한 오우 고립된 선입견
환경적이 & UCC12040DVER의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
