상세 정보 |
|||
| 상품 지위 출력형: | 활동가 | 출력형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 증가, 증가 / 감소 | 출력 구조: | 긍정 |
| 토폴로지: | 상승, 플라이백, 포워드 컨버터 | 출력의 수: | 1 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 3.6V ~ 12V |
제품 설명

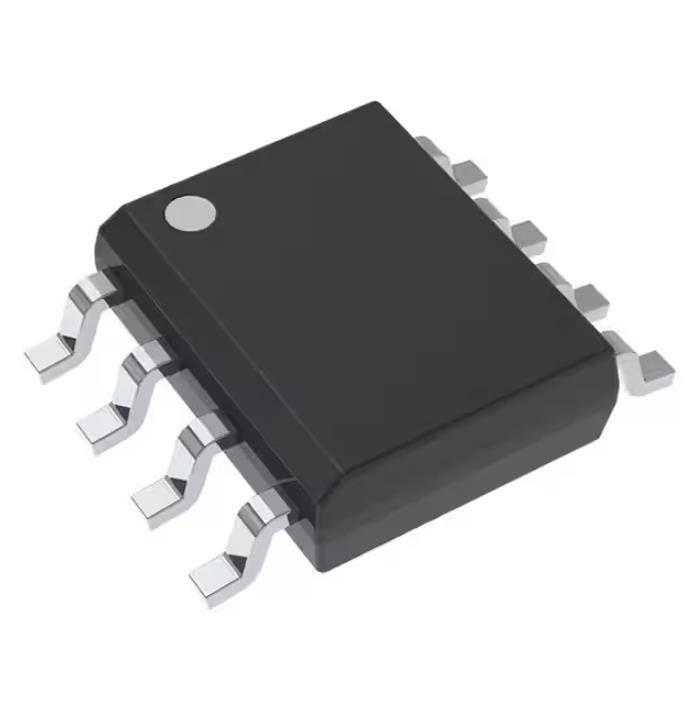

UCC2813QDR-3Q1 전원 스위치 Ics Ic Reg Ctrlr 다중 토폴로지 8soic
부스트, 플라이백, 순방향 컨버터 조정기 포지티브 출력 승압, 승압/강압 DC-DC 컨트롤러 IC 8-SOIC
사양 UCC2813QDR-3Q1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 승압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 부스트, 플라이백, 포워드 컨버터 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 3.6V ~ 12V |
| 주파수 - 스위칭 | - |
| 듀티 사이클(최대) | 99% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 아니요 |
| 직렬 인터페이스 | - |
| 제어 기능 | 주파수 제어 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | UCC2813 |
특징UCC2813QDR-3Q1
• 자동차 애플리케이션 인증
• 다음 결과로 AEC-Q100 인증을 받았습니다.
– 장치 온도 등급 1: –40°C ~ 125°C TA
– 장치 HBM 등급 2: 2kV
– 장치 CDM 분류 수준 C5: 1000V
• 100µA 일반 시작 공급 전류
• 500µA 일반 작동 공급 전류
• 1MHz까지 작동
• 내부 소프트 스타트
• 내부 결함 소프트 스타트
• 전류 감지 신호의 내부 리딩 에지 블랭킹
• 1A 토템폴 출력
• 전류 감지에서 게이트 드라이브 출력까지 70ns 일반 응답
• 1.5% 공차 전압 레퍼런스
• UCC3802 장치, UC3842 장치 및 UC3842A 장치 제품군과 동일한 핀아웃
애플리케이션~의UCC2813QDR-3Q1
• 자동차 전원 공급 장치
• 자동차 하이브리드 및 전기 자동차용 보조 전원 공급 장치
• AC 및 DC 전원 공급 장치
환경 및 수출 분류UCC2813QDR-3Q1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
