상세 정보 |
|||
| 출력형: | 조정할 수 있습니다 | 전압 - 출력 (Min/Fixed): | 1.24V |
|---|---|---|---|
| 전압 - 출력 (맥스): | 6 Ｖ | 경향 - 출력: | 15 마 |
| 허용한도: | ±0.5% | 경향 - 음극: | 100µA |
| 하이 라이트: | 15mA 전원관리 ICs,1.24V 6V 전원관리 ICs,TLV431BQDBZR |
||
제품 설명

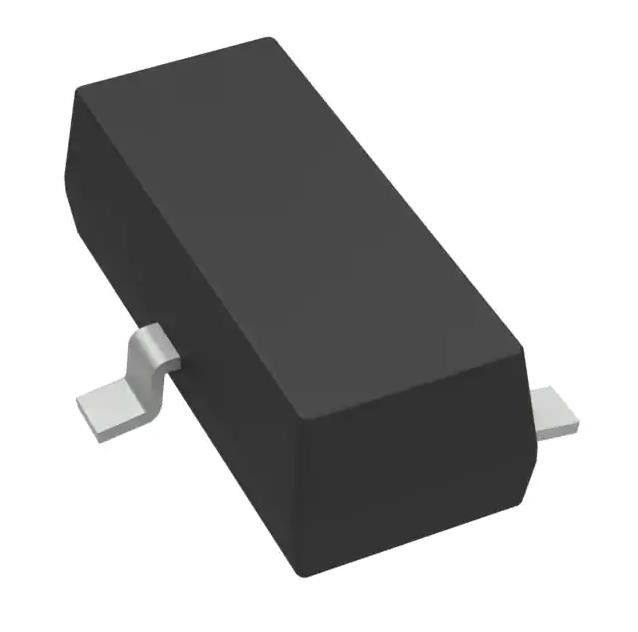

TLV431BQDBZR 전원관리 ICs VREF 단락 ADJ 0.5% SOT23-3 1.24V 6V 15 마
TLV431 장치는 특정한 열식과 저전압 3 단말기 조정가능한 전압 참조입니다
적용 가능한 산업적이고 일반온도범위 에 안정성.
TLV431BQDBZR의 상술
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
전원관리 (PMIC)
전압 기준
|
|
엠에프르
|
텍사스 인스트루먼츠 사
|
|
시리즈
|
-
|
|
제품
|
TLV431BQDBZR
|
|
참고 유형
|
단락
|
|
출력형
|
조정할 수 있습니다
|
|
전압 - 출력 (Min/Fixed)
|
1.24V
|
|
전압 - 출력 (맥스)
|
6 Ｖ
|
|
경향 - 출력
|
15 마
|
|
허용한도
|
±0.5%
|
|
온도 계수
|
-
|
|
- 0.1Hz 내지 10Hz를 퍼뜨리세요
|
-
|
|
- 10Hz 내지 10kHz를 퍼뜨리세요
|
-
|
|
전압 - 입력
|
-
|
|
경향 - 공급
|
-
|
|
경향 - 음극
|
100 uA
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
TO-236-3, SC-59, SOT-23-3
|
|
공급자 소자 패키지
|
SOT-23-3
|
|
베이스 상품 다수
|
TLV431
|
TLV431BQDBZR의 특징
오우 저전압 작동, VREF = 1.24 Ｖ
오우 조정할 수 있는 출력 전압, 보 = 6 Ｖ에 대한 VREF
25' Ｃ에 있는 오우 기준 전압 허용한도
- TLV431B를 위한 0.5%
- TLV431A를 위한 1%
- TLV431을 위한 1.5%
오우 전형적 온도 드리프트
- 4 mV (70' Ｃ에 대한 0' Ｃ)
- 6 mV (85' Ｃ에 대한 -40' Ｃ)
- 11 mV (125' Ｃ에 대한 -40' Ｃ)
오우 낮은 사용가능한 음극 전류, 전형적인 80 uA
오우 0.25-Ω 전형적 출력 임피던스
더 작은 오우 극소형 SC-70 패키지 제공 40%
SOT-23-3 보다 발자국
오우는 다음을 위해 TLVH431과 TLVH432를 봅니다
- 더 넓은 VKA (18 Ｖ에 대한 1.24 Ｖ)과 IK (80 mA)
- 추가적 SOT-89 패키지
- SOT-23-3과 SOT-89를 위한 배수 핀아웃은 패키징합니다
모든 매개 변수인 MIL-PRF-38535에 순응한 제품 위의 오우는 달리 언급되지 않으면 시험됩니다. 모든 다른 제품에, 생산 처리는 반드시 모든 매개 변수의 검사를 포함하지는 않습니다.
TLV431BQDBZR의 애플리케이션
오우 조정가능한 전압과 경향 레퍼런싱
플라이백 스 햄프스의 오우 2차 측면 규정
오우 제너 대체
오우 전압 모니터링
통합된 참조와 오우 비교기
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
