상세 정보 |
|||
| 제품 상태: | 활동가 | 참고 유형: | 단락 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 전압 - 출력 (Min/Fixed): | 1.24V |
| 전압 - 출력 (맥스): | 18 Ｖ | 경향 - 출력: | 70 마 |
| 허용한도: | ±1%" | 경향 - 음극: | 100µA |
| 하이 라이트: | SOT23-3 단락 전압 기준 IC,70mA 단락 전압 기준 IC,TLVH431AIDBZR |
||
제품 설명

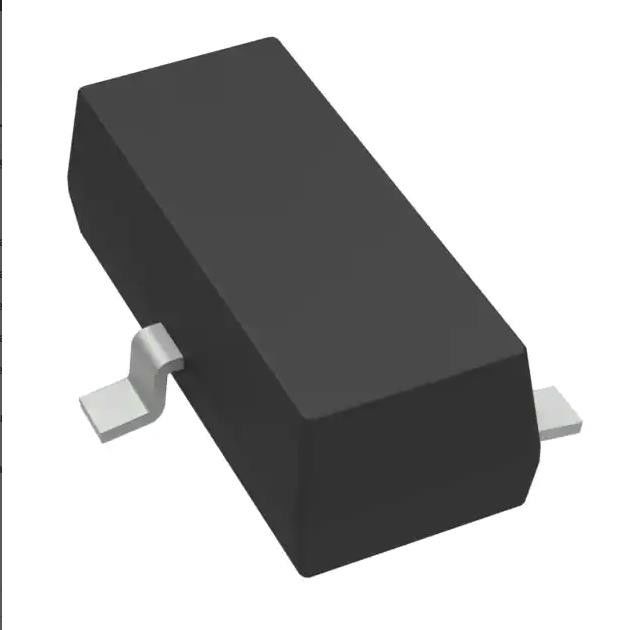

TLVH431AIDBZR IC VREF SHUNT ADJ 1% SOT23-3 전력 관리 70mA
션트 전압 기준 IC 조정 가능 1.24V 18 VV ±1% 70 mA SOT-23-3
사양TLVH431AIDBZR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 레퍼런스 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 참조 유형 | 분로 |
| 출력 유형 | 조절할 수 있는 |
| 전압 - 출력(최소/고정) | 1.24V |
| 전압 - 출력(최대) | 18V |
| 전류 - 출력 | 70mA |
| 용인 | ±1% |
| 온도 계수 | - |
| 노이즈 - 0.1Hz ~ 10Hz | - |
| 노이즈 - 10Hz ~ 10kHz | - |
| 전압 - 입력 | - |
| 전류 - 공급 | - |
| 전류 - 음극 | 100µA |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자 장치 패키지 | SOT-23-3 |
| 기본 제품 번호 | TLVH431 |
특징TLVH431AIDBZR
• 저전압 작동: 최저 1.24V
• 25°C 기준 전압 허용 오차
– B 등급의 경우 0.5%
– A등급 1%
– 표준 등급의 경우 1.5%
• 조정 가능한 출력 전압, VO = VREF ~ 18V
• 넓은 작동 음극 전류 범위: 100μA ~ 70mA
• 0.25Ω 일반 출력 임피던스
• –40°C ~ +125°C 사양
• TLVH432는 SOT-23-3 및 SOT-89 패키지를 위한 대체 핀아웃을 제공합니다.
• 초소형 SC-70 패키지는 SOT-23-3보다 40% 더 작은 설치 공간 제공
애플리케이션~의TLVH431AIDBZR
• 데이터 변환기를 위한 조정 가능한 전압 레퍼런스
• 플라이백 SMPS의 2차측 레귤레이션
• 낮은 누설 전류로 제너 교체
• 파워 레일용 전압 모니터링
• 통합 레퍼런스가 있는 비교기
환경 및 수출 분류온스~의TLVH431AIDBZR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
1 특징
1• 2.048V, 2.5V, 3V의 고정 출력 전압,
4.096V, 5V, 8.192V 및 10V
• 엄격한 출력 허용 오차 및 저온
계수
– 최대 0.1%, 100ppm/°C – A 등급
– 최대 0.2%, 100ppm/°C – B 등급
– 최대 0.5%, 100ppm/°C – C 등급
– 최대 1.0%, 150ppm/°C – D 등급
• 낮은 출력 노이즈: 35 μVRMS 일반
• 넓은 작동 전류 범위: 45 μ일반적으로 15
엄마
• 모든 용량성 부하에 안정적입니다.출력 없음
커패시터 필요
• 확장된 온도 범위에서 사용 가능: -40°C
~ 125°C
