상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 증가 / 감소 |
|---|---|---|---|
| 출력 구조: | 정부 | 토폴로지: | 플라이백 |
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (맥스): | 65V |
| 하이 라이트: | SMD 플라이백 레귤레이터 IC,전압 억제 다이오드 플라이백 레귤레이터 IC,LM5180NGUR |
||
제품 설명

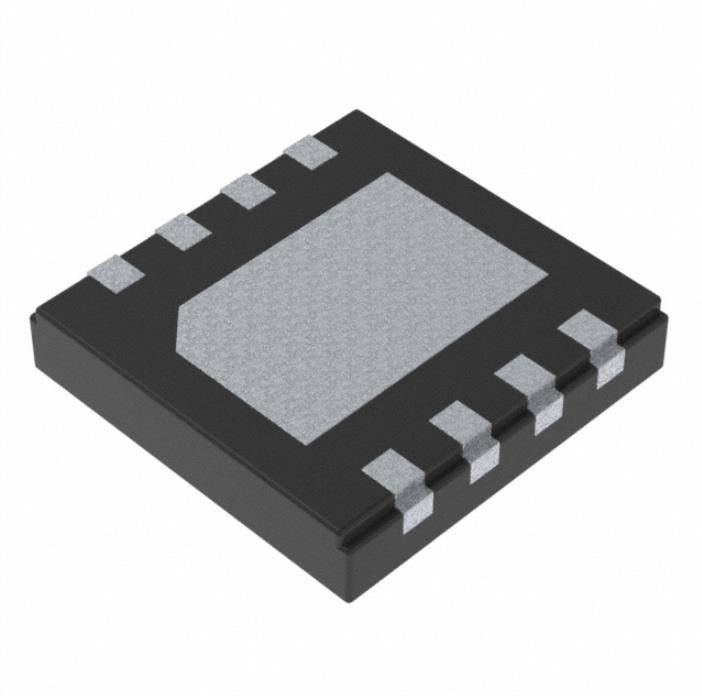

LM5180NGUR 전압 억제 다이오드 스드 Ic 전원관리 296 -Lm5180ngurtr ND
플라이백 교환 조절기 IC 정부 조정할 수 있는 1.21V 1 출력 8-WDFN 노출된 패드
LM5180NGUR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기능 | 증가 / 감소 |
| 출력 구조 | 정부 |
| 토폴로지 | 플라이백 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 4.5V |
| 전압 - 입력 (맥스) | 65V |
| 전압 - 출력 (Min/Fixed) | 1.21V |
| 전압 - 출력 (맥스) | 42V |
| 경향 - 출력 | - |
| 주파수 - 스위칭 | 10kHz ~ 350kHz |
| 동기 정류기 | 부정 |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착, 가용성 치맛살 |
| 패키지 / 건 | 8-WDFN 노출된 패드 |
| 공급자 소자 패키지 | 8-wson (4x4) |
| 베이스 상품 다수 | LM5180 |
LM5180NGUR의 특징
오우는 믿을 만하고 울퉁불퉁한 애플리케이션의 설계를 했습니다
- 벤처 기업 뒤에 있는 3.5 Ｖ의 아래의 작동과 4.5 Ｖ에서 65 Ｖ의 넓은 입력전압 범위
- 유일한 1성분과 강력한 솔루션이 분리 장벽을 넘습니다
- 1.5% 총샌산량 규정 정확도
- 옵션널 출력전압 온도 보상
- 6 부인 내부의 또는 프로그램 가능한 연 선도
- 입력 UVLO와 온도 셧다운 보호
- 히컵 방식 과전류 결함 예방
- +150' Ｃ 결합 온도 범위에 대한 -40' Ｃ
오우 통합은 해결책 크기와 가격을 줄입니다
- 통합된 100-V, 0.4-Ω 파워 모스펫
- 어떤 광 커플러 또는 트랜스 보조 권선도 출력전압 규정을 요구하지 않았습니다
- 내부 루프 배상
오우 효율이 높은 PSR 플라이 백 동작
- BCM의 쿼지 레조넌트 MOSFET 꺼짐
- 저입력 정지 전류
- 개선된 효율에 대한 외부 선입견 선택
- 단일 출력과 다출력 실행
오우 극히 낮은 전도되고 복사성 전자파 장해 서명
- 소프트 스위칭은 다이오드 역-복구를 회피합니다
- 시스플 32 EMI 요구조건에 대해 최적화됩니다
오우는 WEBENCH® 파워 디자이너를 이용하여 맞춘 레귤레이터 디자인을 만듭니다
LM5180NGUR의 애플리케이션
오우 격리포장 송신기와 분야 작동기
아날로그 입력 모듈을 위한 오우 다출력 철도
오우 모터 드라이브 : IGBT와 SiC 게이트 드라이브 공급
오우 빌딩 자동화 HVAC 시스템
오우 고립된 편의 전원
환경적이 & LM5180NGUR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
