상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 1.3V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 5.5V | 전압 - 출력 (Min/Fixed): | 1.8V |
| 전압 - 출력 (맥스): | 5.2V | 경향 - 출력: | 2A |
| 주파수 - 스위칭: | 2.1MHz | 동기 정류기: | 예 |
| 하이 라이트: | 2A 벅부스트 레귤레이터 IC,2.1MHz 벅부스트 레귤레이터 IC,TPS63802DLAT |
||
제품 설명

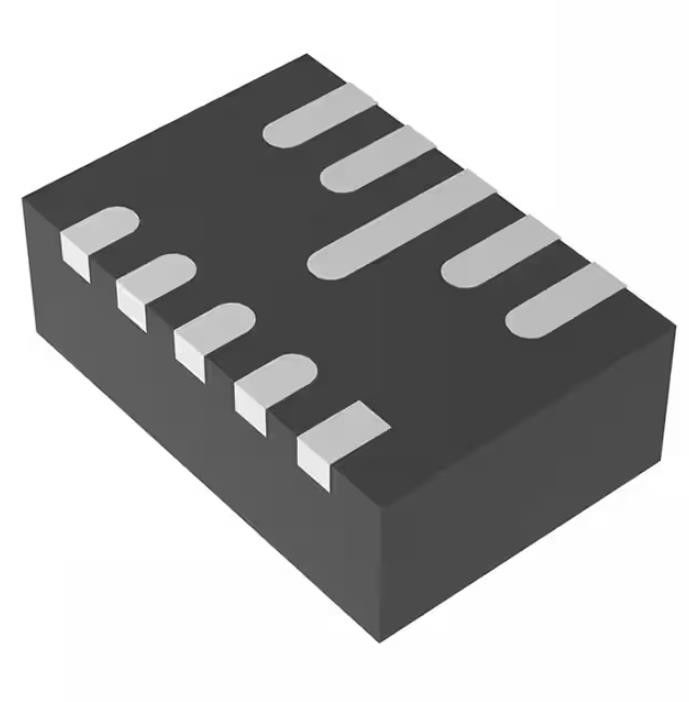

TPS63802DLAT 전원 스위치 Ics Ic 전원관리 296 -Tps63802dlatct ND
인버스 컨버터 교환 조절기 IC 긍정 조정할 수 있는 1.8V 1 출력 2A 10-vfdfn
TPS63802DLAT의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기능 | 증가 / 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 인버스 컨버터 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 1.3V |
| 전압 - 입력 (맥스) | 5.5V |
| 전압 - 출력 (Min/Fixed) | 1.8V |
| 전압 - 출력 (맥스) | 5.2V |
| 경향 - 출력 | 2A |
| 주파수 - 스위칭 | 2.1MHz |
| 동기 정류기 | 예 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-vfdfn |
| 공급자 소자 패키지 | 10 VSON-HR (3x2) |
| 베이스 상품 다수 | TPS63802 |
TPS63802DLAT의 특징
오우 입력전압 범위 : 1.3 5.5 Ｖ에 대한 Ｖ
- 벤처 기업을 위한 장치 입력 voltage > 1.8 Ｖ
오우 출력 전압 레인지 : 1.8 (조정할 수 있는) 5.2 Ｖ에 대한 Ｖ
VI ≥ 2.3 Ｖ, VO = 3.3 Ｖ를 위한 오우 2-A 출력 전류
전체 부하 범위 에 오우 고효율
- 11-uA 작동 정지 전류
- 절전 모드와 강제적 PWM-방식 로 방식 선택
오우 피이크 전류 인버스 컨버터 방식 구조
- 달러와 승강압과 부스트 조작 모드 사이의 한정된 전이점
- 포워드와 역류 작동
- 미리 바이어싱시킨 출력 안으로 조업을 개시합니다
오우 안전과 강건한 작동 특징
- 통합된 연 선도
- 과온도 보호와 과전압 보호
- 로드 분리와 진실 셧다운 기능
- 앞으로 그리고 뒤로 전류 한계
21.5 mm2의 오우 작은 솔루션 크기
- (QFN과 유사한) 유아 손흥민 / DFN 패키지
- 작은 0.47-uH 인덕터
- 22-uF 최저 출력 축전기와 함께 일합니다
오우는 WEBENCH® 파워 디자이너와 TPS63802를 사용하여 주문 설계를 만듭니다
TPS63802DLAT의 애플리케이션
오우 시스템 프리-레귤레이터 (추적과 텔레매틱스, 가지고 다닐 수 있는 POS, 홈 오토메이션, IP 네트워크 카메라)
로드 규정 (유선 센서, 항구 / 케이블 접속기와 동글, 전자적 스마트 잠금장치, 이엇)의 오우 핵심
오우 배터리 백-업 공급 (전기 계량기, 데이터 집중 장치, 전력 품질 미터)
오우 열전 장치 공급 (TEC, 광학 모듈)
오우 다용도읜 전압 안정 회로와 컨버터
환경적이 & TPS63802DLAT의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
