상세 정보 |
|||
| 부품 번호: | MC74LCX374DWR2G | 원소 당 비트의 숫자: | 8 |
|---|---|---|---|
| 클럭 주파수: | 150 마하즈 | 전압 - 공급: | 2V ~ 3.6V |
| 전압 공급원: | 단일 공급 | 경향 - 정지하 (Iq): | 10 uA |
| 입력 커패시턴스: | -40' Ｃ ~ 85' Ｃ (TA) | ||
| 하이 라이트: | 20SOIC 플립 플롭 IC,플립 플롭 IC 8 비트,MC74LCX374DWR2G |
||
제품 설명

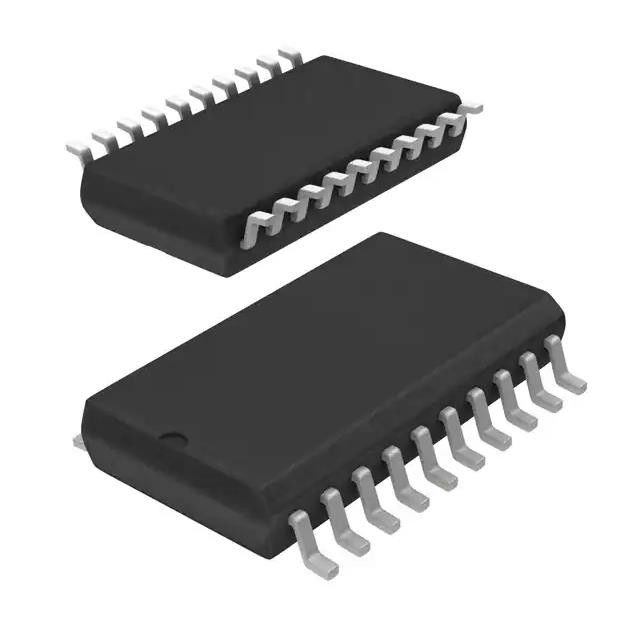

MC74LCX374DWR2G IC 플립 플롭 1 소자 D형 8 비트 포지티브 에지 20-SOIC
플립 플롭 1 소자 D형 8비트 포지티브 에지 20-SOIC(0.295", 7.50mm 폭)
MC74LCX374는 2.3~3.6V 전원에서 작동하는 고성능 비반전 8진수 D형 플립플롭입니다.높은
임피던스 TTL 호환 입력은 입력 드라이버에 대한 전류 부하를 크게 줄이고 TTL 호환 출력은 향상된
스위칭 노이즈 성능.5.5V의 VI 사양을 통해 MC74LCX374 입력을 5V 장치에서 안전하게 구동할 수 있습니다.
특징MC74LCX374DWR2G
• 2.3~3.6V VCC 작동용으로 설계됨
• 5V 허용 오차 - 5V TTL 로직을 통한 인터페이스 기능
• 라이브 삽입 및 출금 지원
• IOFF 사양은 VCC = 0V일 때 높은 임피던스를 보장합니다.
• LVTTL 호환
• LVCMOS 호환
• 24mA 균형 출력 싱크 및 소스 기능
• 3가지 논리 상태 모두에서 제로에 가까운 정적 공급 전류(10A)로 시스템 전력 요구 사항을 크게 줄입니다.
• 래치업 성능이 500mA를 초과함
• ESD 성능:
* 인체 모델 >2000V
* 기계 모델 >200V
• 고유한 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 프로그램에 대한 NLV 접두사;
AEC−Q100 인증 및 PPAP 가능
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS 규격을 준수합니다.
사양MC74LCX374DWR2G
|
제조업체
|
온세미
|
|
시리즈
|
74LCX
|
|
제품 상태
|
활동적인
|
|
기능
|
기준
|
|
유형
|
D형
|
|
출력 유형
|
3상태, 반전되지 않음
|
|
요소 수
|
1
|
|
요소당 비트 수
|
8
|
|
클록 주파수
|
150MHz
|
|
최대 전파 지연 @ V, 최대 CL
|
8.5ns @ 3.3V, 50pF
|
|
트리거 유형
|
포지티브 에지
|
|
전류 - 출력 높음, 낮음
|
24mA, 24mA
|
|
전압 - 공급
|
2V ~ 3.6V
|
|
전류 - 무부하(Iq)
|
10µA
|
|
입력 용량
|
7pF
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
장착 유형
|
표면 실장
|
|
공급자 장치 패키지
|
20-SOIC
|
|
패키지/케이스
|
20-SOIC(0.295", 폭 7.50mm)
|
|
기본 제품 번호
|
74LCX374
|
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
