상세 정보 |
|||
| 경향 - 출력: | 6A | 주파수 - 스위칭: | 500kHz |
|---|---|---|---|
| 동기 정류기: | 예 | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 10-PowerVFQFN |
| 공급자 소자 패키지: | 10 VQFN-HR (3x3) | 베이스 상품 다수: | TPS56637 |
| 하이 라이트: | 500kHz 6A 하락 IC 소켓,500kHz 전원관리 ICs,TPS56637RPAR |
||
제품 설명

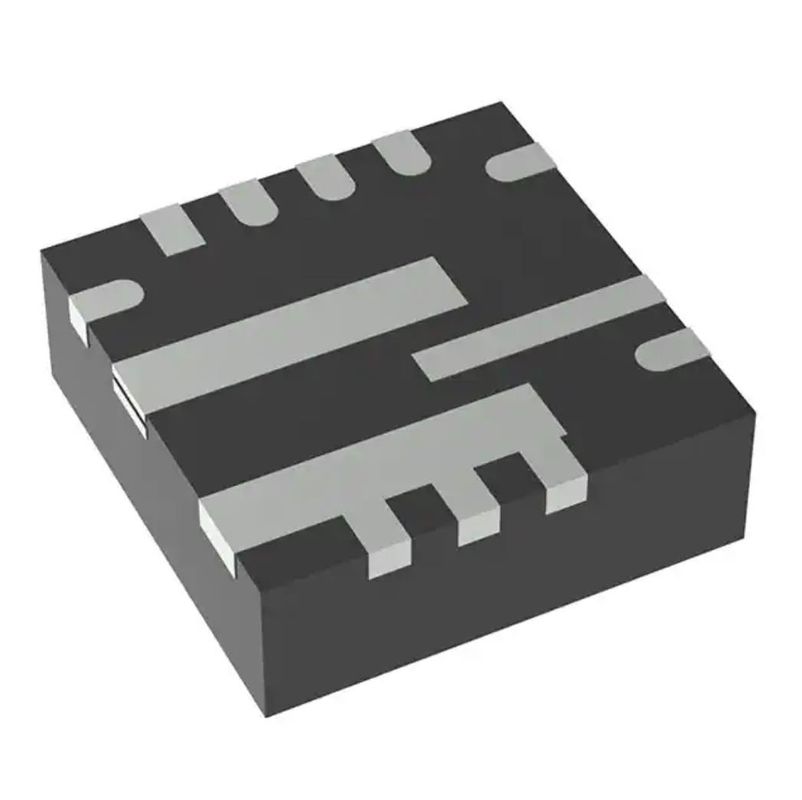

TPS56637RPAR Dip Ic 소켓 Ic 전원 관리 296-Tps56637rpardkr-Nd
벅 스위칭 조정기 IC 포지티브 가변 0.6V 1 출력 6A 10-PowerVFQFN
사양 TPS56637RPAR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 4.5V |
| 전압 - 입력(최대) | 28V |
| 전압 - 출력(최소/고정) | 0.6V |
| 전압 - 출력(최대) | 13V |
| 전류 - 출력 | 6A |
| 주파수 - 스위칭 | 500kHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 10-PowerVFQFN |
| 공급자 장치 패키지 | 10-VQFN-HR(3x3) |
| 기본 제품 번호 | TPS56637 |
특징TPS56637RPAR
• 4.5V ~ 28V 입력 전압 범위
• 0.6V ~ 13V 출력 전압 범위
• 6A 최대 연속 출력 전류
• 통합 26mΩ 및 12mΩ MOSFET
• 0.6V ±1% 기준 전압
• 빠른 과도를 위한 D-CAP3™ 제어 모드응답
• Eco-mode™ 및 FCCM(강제 연속전도 모드) 경부하용 선택 가능MODE 핀을 통한 작동
• 내부 2ms 소프트 스타트
• 내장 출력 방전 기능
• 500kHz 스위칭 주파수
• 출력 전압을 모니터링하는 전력 양호 표시기
• 사이클 바이 사이클 과전류 제한
• UV, OV, OT 및유블로
• –40°C ~ +150°C 작동 접점온도
• 소형 10핀 3.0mm × 3.0mm HotRod™ QFN패키지
• WEBENCH® Power Designer에서 사용 가능맞춤형 디자인 만들기
애플리케이션~의TPS56637RPAR
• 엔터프라이즈 시스템: 다기능 프린터,저장
• 개인용 전자제품: TV, 스피커, 셋톱상자,휴대용 전자 제품
• 산업용 애플리케이션: 전자 포인트판매,공장 자동화 및 제어, 모터 드라이브
• 12V, 19V, 24V 전원 버스용 범용공급
환경 및 수출 분류TPS56637RPAR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
