상세 정보 |
|||
| 전압 - 출력 (Min/Fixed): | 2.5V | 경향 - 출력: | 10 마 |
|---|---|---|---|
| 허용한도: | ±0.05% | 경향 - 입력 바이어스: | 5 pA |
| 온도 계수: | 3ppm/' Ｃ | - 0.1Hz 내지 10Hz를 퍼뜨리세요: | 7.5uVpp/V |
| 전압 - 입력: | 2.7V ~ 18V | ||
제품 설명

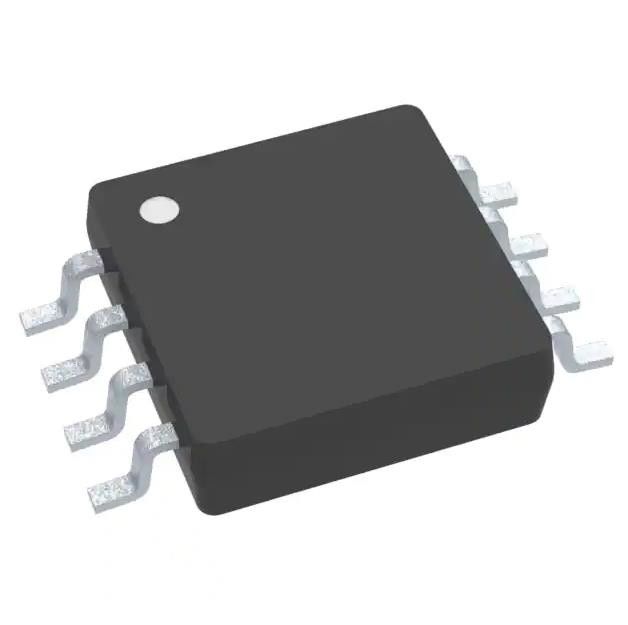

REF5025IDGKT 시리즈 전압 기준 IC은 2.5V Ｖ ±0.05% 10 마 8-vssop을 고쳤습니다
REF5025IDGKT의 특징
FET 입력 : 나비 = 50 pA 최대 FET 입력 : 나비 = 50 pA 최대 오우 저온 동향 :
- 우수합니다 : (최대인) 3 ppm/' Ｃ
- 표준 등급 : (최대인) 8 ppm/' Ｃ
오우 고정밀도 :
- 우수합니다 : 0.05% (최대)
- 표준 등급 : 0.1% (최대)
낮은 오우는 노이즈를 냅니다 : 3 μVPP/V
오우 우수한 장기간 안정성 :
- 50 ppm / 1000 hr (전형적) 첫번째 1000 시간 (VSSOP)
- (전형적인) 25 ppm / 1000 hr는 2000 시간 (VSSOP)를 지지합니다
오우 고출력 경향 : ±10 마
오우 온도 범위 : 125' Ｃ에 대한 -40' Ｃ
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
전원관리 (PMIC)
전압 기준
|
|
엠에프르
|
Ｔ I
|
|
시리즈
|
-
|
|
제품 상태
|
활동가
|
|
참고 유형
|
시리즈
|
|
출력형
|
고정됩니다
|
|
전압 - 출력 (Min/Fixed)
|
2.5V
|
|
경향 - 출력
|
10 마
|
|
허용한도
|
±0.05%
|
|
온도 계수
|
3ppm/' Ｃ
|
|
- 0.1Hz 내지 10Hz를 퍼뜨리세요
|
7.5uVpp/V
|
|
- 10Hz 내지 10kHz를 퍼뜨리세요
|
-
|
|
전압 - 입력
|
2.7V ~ 18V
|
|
경향 - 공급
|
1.2mA
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭)
|
|
공급자 소자 패키지
|
8-VSSOP
|
|
베이스 상품 다수
|
REF5025
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
REF5025IDGKT에 대한 기술
REF50xx는 저잡음, 저 드리프트, 매우 높은 정밀 기준전압의 가족입니다. 이러한 참조
둘다 하락과 소싱 전류를 할 수 있고, 우수한 노선과 부하 변동분을 가지고 있습니다. 우수한 온도 드리프트 (3 ppm/' Ｃ)과 고정밀도 (0.05%)는 독점적 설계 기법을 이용하여 달성됩니다. 매우 저소음에 결합된 이러한 기능은 REF50xx 가족을 고정밀 데이터 수집 시스템의 용도에 이상적이게 합니다. 각각 기준 전압은 양쪽 고급 (REF50xxIDGK와 REF50xxID)와 보통품 (REF50xxAIDGK와 REF50xxAID)에 이용할 수 있습니다. 기준 전압은 8 핀 VSSOP과 SOIC 패키지로 제공되고, -40' Ｃ에서부터 125' Ｃ까지 상세화됩니다.
