상세 정보 |
|||
| 부품 번호: | BQ25120AYFPR | 휴대폰의 수: | 1 |
|---|---|---|---|
| 충전 전류 - 최대: | 300mA | 배터리 팩 전압: | 4.2V |
| 전압 - 공급 (맥스): | 5.5V | 인터페이스: | I2C |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 패키지 / 건: | 25-dsbga |
| 하이 라이트: | 25DSBGA 전원 관리 IC,BQ25120AYFPR,300mA 배터리 충전기 IC |
||
제품 설명

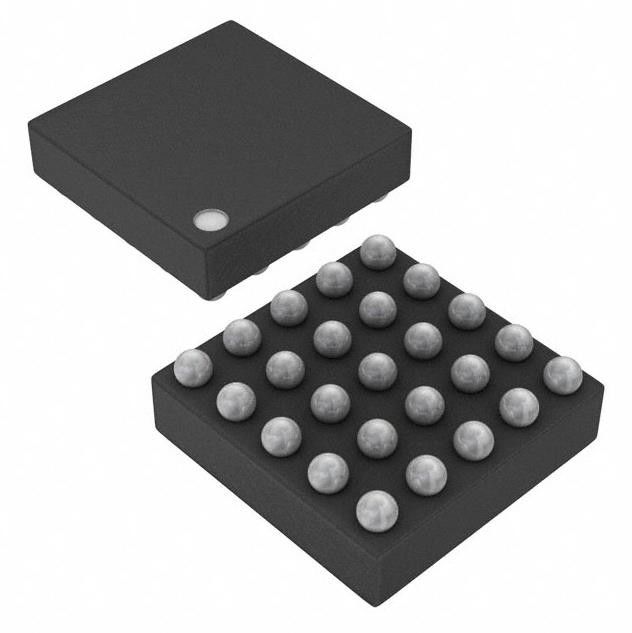

BQ25120AYFPR SMD LED 칩 전력 관리 BATT CHG 리튬 이온 1CELL 25DSBGA
IC BATT CHG 리튬 이온 1셀 25DSBGA
bq25120A는 가장 일반적인 통합 배터리 충전 관리 IC입니다.
웨어러블 장치용 기능: 선형 충전기, 조정 출력, 부하 스위치, 수동 재설정
타이머 및 배터리 전압 모니터.
특징BQ25120AYFPR
• 충전 사이의 시스템 작동 시간 증가
– 구성 가능한 300mA 벅 조정기(기본값 1.8V)
– 700nA(일반) Iq, 벅 컨버터 사용(무부하)
– 구성 가능한 로드 스위치 또는 100mA LDO 출력(기본적으로 로드 스위치)
– 고속 충전을 위한 최대 300mA 충전 전류
– 0.5% 정확한 배터리 전압 조정(10mV 단계에서 3.6V ~ 4.65V로 구성 가능)
– 500µA까지 구성 가능한 종단 전류
– 간단한 전압 기반 배터리 모니터
• 작은 공간을 차지하는 고도로 통합된 솔루션
– 최소 솔루션을 위한 2.5mm x 2.5mm WCSP 패키지 및 6개의 외부 부품
– 조정 가능한 타이머로 푸쉬 버튼 웨이크업 및 리셋
– 시스템 전원 공급 및 배터리 충전을 위한 전원 경로 관리
– 전원 경로 관리를 통해 50nA 미만의 배송 모드 배터리 무부하 전류를 지원하여 가장 긴 저장 수명 제공
– 배터리 충전기는 3.4V – 5.5VIN에서 작동(5.5V OVP / 20V 허용)
– 입력 전류 제한, 충전 전류, 종단 전류 및 상태 출력을 위한 전용 핀
BQ25120AYFPR의 사양
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
| 패키지 | 테이프 및 릴(TR) 컷테이프(CT) |
|
제품
|
BQ25120AYFPR
|
|
배터리 화학
|
리튬 이온/고분자
|
|
셀 수
|
1
|
|
전류 - 충전 중
|
상수 - 프로그래밍 가능
|
|
프로그래밍 가능한 기능
|
현재의
|
|
결함 보호
|
과열, 과전압, 단락
|
|
충전 전류 - 최대
|
300mA
|
|
배터리 팩 전압
|
4.2V
|
|
전압 - 공급(최대)
|
5.5V
|
|
상호 작용
|
I²C
|
|
작동 온도
|
-40°C ~ 125°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
25-XFBGA, DSBGA
|
|
공급자 장치 패키지
|
25-DSBGA
|
|
기본 제품 번호
|
BQ25120
|
BQ25120AYFPR의 다른 기능
• I2C 통신 제어
– 충전 전압 및 전류
– 종료 임계값
– 입력 전류 제한
– VINDPM 임계값
– 타이머 옵션
– 부하 스위치 제어
– 오류 및 상태에 대한 인터럽트 제어
– 시스템 출력 전압 조정
– LDO 출력 전압 조정
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
BQ25120AYFPR의 응용
• 스마트 워치 및 기타 웨어러블 기기
• 피트니스 액세서리
• 건강 모니터링 의료 액세서리
• 충전식 장난감
