상세 정보 |
|||
| 부품 번호: | XC9572-10PQ100C | 지연 시간 tpd(1) 맥스: | 10 나노 초 |
|---|---|---|---|
| 전압 공급 - 내부의: | 4.75V ~ 5.25V | 논리소 / 블록의 번호: | 4 |
| 매크로셀의 수: | 72 | 게이트의 수: | 1600 |
| 입출력의 수: | 72 | 작동 온도: | 0' Ｃ ~ 70' Ｃ (TA) |
| 하이 라이트: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP 복합 프로그램 가능 논리 장치 |
||
제품 설명

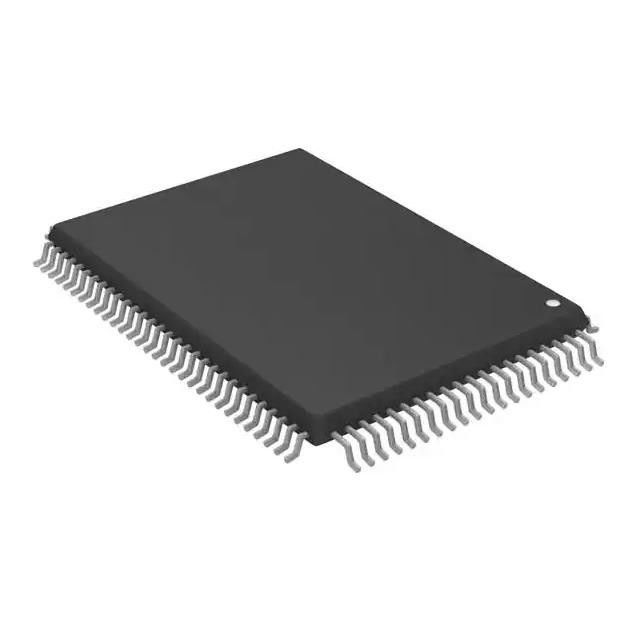

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10ns
IC CPLD 72MC 10NS 100QFP
XC9572는 고급 인시스템 프로그래밍 및 테스트 기능을 제공하는 고성능 CPLD입니다.
범용 논리 통합.8개의 36V18 기능 블록으로 구성되어 1,600개의 사용 가능한 게이트를 제공합니다.
7.5ns의 전파 지연.아키텍처 개요는 그림 2를 참조하십시오.
XC9572-10PQ100C의 특징
• 모든 핀에서 7.5ns 핀 간 논리 지연
• fCNT ~ 125MHz
• 1,600개의 사용 가능한 게이트가 있는 72개의 매크로셀
• 최대 72개의 사용자 I/O 핀
• 5V 시스템 내 프로그래밍 가능
- 10,000 프로그램/지우기 주기 내구성
- 전체 상용 전압 및 온도 범위에서 프로그램/삭제
• 향상된 핀 잠금 아키텍처
• 유연한 36V18 기능 블록
- 90개의 제품 용어가 기능 블록 내 18개의 매크로셀 중 일부 또는 전부를 구동합니다.
- 글로벌 및 제품 용어 클럭, 출력 활성화, 설정 및 재설정 신호
사양XC9572-10PQ100C
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
임베디드
CPLD(복합 프로그램 가능 논리 장치)
|
|
제조업체
|
AMD
|
|
시리즈
|
XC9500
|
| 패키지 | 쟁반 |
|
제품
|
XC9572-10PQ100C
|
|
프로그래밍 가능한 Digi-Key
|
확인되지 않음
|
|
프로그래밍 가능한 유형
|
시스템 프로그래밍 가능(최소 10K 프로그램/삭제 주기)
|
|
지연 시간 tpd(1) 최대
|
10ns
|
|
전압 공급 - 내부
|
4.75V ~ 5.25V
|
|
논리 요소/블록 수
|
4
|
|
매크로셀 수
|
72
|
|
게이트 수
|
1600년
|
|
I/O 수
|
72
|
|
작동 온도
|
0°C ~ 70°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
100-BQFP
|
|
공급자 장치 패키지
|
100-PQFP(20x14)
|
|
기본 제품 번호
|
XC9572
|
의 다른 기능XC9572-10PQ100C
• 광범위한 IEEE Std 1149.1 바운더리 스캔(JTAG) 지원
• 각 매크로셀에서 프로그래밍 가능한 전력 감소 모드
• 개별 출력에 대한 슬루율 제어
• 사용자 프로그래밍 가능 접지 핀 기능
• 디자인 보호를 위한 확장된 패턴 보안 기능
• 하이 드라이브 24mA 출력
• 3.3V 또는 5V I/O 기능
• 고급 CMOS 5V FastFLASH™ 기술
• 둘 이상의 XC9500을 동시에 병렬 프로그래밍 지원
• 44핀 PLCC, 84핀 PLCC, 100핀 PQFP 및 100핀 TQFP 패키지로 제공
범위(−10̊
환경 및 수출 분류XC9572-10PQ100C
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | RoHS 미준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
추가 리소스XC9572-10PQ100C의
| 기인하다 | 설명 |
|---|---|
| 다른 이름들 | 122-1174 |
| 표준 패키지 | 66 |
